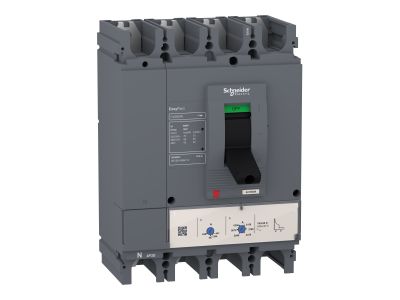

Wyłącznik CVS400N TM400D 4P3D | LV540319 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik stacjonarny CVS400N TM400D w wersji 4-biegunowej (4P3D) to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony instalacji elektrycznych w małych i średnich budynkach. Wyposażony w wyzwalacz termiczno-magnetyczny o prądzie znamionowym 400A, zapewnia kompleksową ochronę przed przeciążeniami i zwarciami. Wysoka zdolność wyłączania 50kA przy 415VAC gwarantuje niezawodne działanie nawet w trudnych warunkach zwarciowych.

• 4-biegunowa konstrukcja (4P3D): Zapewnia równomierne rozłożenie obciążenia i ochronę wszystkich faz w instalacjach trójfazowych.
• Wyzwalacz termiczno-magnetyczny 400A: Regulowane zabezpieczenie termiczne przed przeciążeniami oraz stałe zabezpieczenie magnetyczne chroniące przed zwarciami.
• Zdolność wyłączania 50kA przy 415VAC: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę instalacji i urządzeń.
• Napięcie robocze 440V AC 50/60Hz: Kompatybilność z szerokim zakresem napięć zasilających w instalacjach przemysłowych i budynkowych.
• Klasa II zgodnie z IEC 60664-1: Możliwość montażu w rozdzielnicach z izolacją klasy II, zapewniająca dodatkowe bezpieczeństwo elektryczne.

Zgodność z Normami

Wyłącznik CVS400N TM400D spełnia wymagania norm międzynarodowych, w tym IEC 60947, CCC oraz EAC. Produkt posiada certyfikację Green Premium, zgodnie z dyrektywami RoHS i REACH, co potwierdza jego bezpieczeństwo dla środowiska oraz zgodność z przepisami dotyczącymi zrównoważonego rozwoju.

Zastosowanie

Wyłącznik CVS400N TM400D 4P3D dedykowany jest do ochrony instalacji elektrycznych w budynkach użyteczności publicznej, obiektach przemysłowych oraz instalacjach komercyjnych wymagających wysokiej niezawodności zabezpieczeń.

• Ochrona instalacji w małych i średnich budynkach biurowych, handlowych i przemysłowych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia przemysłowe.
• Stosowanie w rozdzielnicach głównego zasilania budynków oraz podrozdzielnicach.
• Instalacje wymagające ochrony przed przeciążeniami i zwarciami w układach trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik należy zamontować w rozdzielnicy zgodnie z zaleceniami producenta, zapewniając odpowiednią klasę izolacji (klasa II). Po montażu należy sprawdzić poprawność podłączenia przewodów oraz funkcjonowanie mechanizmu wyzwalającego. Regularne przeglądy i testy działania (np. pomiar rezystancji izolacji) są zalecane w celu utrzymania pełnej sprawności urządzenia.

FAQ

• Czy wyłącznik CVS400N TM400D posiada funkcję zdalnego sterowania? Dane produktu nie zawierają informacji o dostępnych funkcjach dodatkowych. W celu sprawdzenia dostępnych akcesoriów należy zapoznać się z dokumentacją techniczną lub kartą katalogową.
• Jaki jest zakres regulacji wyzwalacza termicznego? Wartość znamionowa wyzwalacza termicznego wynosi 400A. Dokładny zakres regulacji nie został podany w dostępnych danych – zaleca się weryfikację w dokumentacji producenta.
• Czy wyłącznik jest wyposażony w wskaźnik stanu pracy? Dane nie określają wyposażenia w wskaźnik stanu. Zaleca się sprawdzenie w dokumentacji technicznej produktu.
