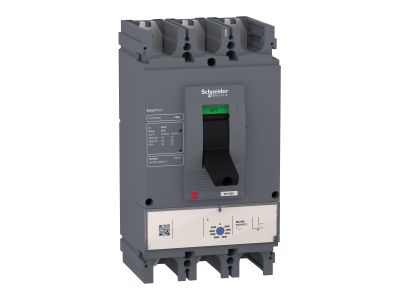

Wyłącznik CVS400N MA320 3P | LV540552 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik powietrzny CVS400N MA320 3P o prądzie znamionowym 320A to trójbiegunowe urządzenie zabezpieczające do ochrony obwodów niskiego napięcia. Zbudowany z myślą o wysokiej niezawodności, charakteryzuje się znamionową zdolnością wyłączania Ics wynoszącą 50kA przy 415VAC. Wyzwalacz MA zapewnia ochronę magnetyczną, gwarantując szybkie odłączenie w przypadku zwarcia. Konstrukcja pozwala na montaż za pomocą płyty montażowej, szyny DIN lub bezpośrednio przez drzwi rozdzielnicy klasy II bez obniżania izolacji.

• Prąd znamionowy 320A: Ochrona obwodów o wysokim obciążeniu prądowym w instalacjach przemysłowych i komercyjnych.
• Znamionowa zdolność wyłączania 50kA/415V: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Wyzwalacz MA do ochrony magnetycznej: Szybkie reagowanie na zwarcia, eliminacja zagrożenia pożarowego i zwarciowego.
• 3-biegunowa konstrukcja: Kompleksowa ochrona układów trójfazowych, standard w instalacjach przemysłowych.
• Stopień ochrony IP40 (IP54 z rączką): Odpowiedni poziom ochrony przed ciałami stałymi, zapewniający bezpieczeństwo w warunkach przemysłowych.

Zgodność z Normami

Wyłącznik CVS400N MA320 3P jest zgodny z normą IEC60947-2 dotyczącą łączników i sterowników niskonapięciowych. Spełnia wymogi norm IEC60947-1 i IEC60664-1 w zakresie środowisk III stopnia zanieczyszczenia. Produkt posiada certyfikację Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH, a także transparentność w zakresie informacji środowiskowych.

Zastosowanie

Wyłącznik powietrzny CVS400N MA320 3P przeznaczony jest do stosowania w instalacjach elektrycznych wymagających wysokiej niezawodności i ochrony przed zwarciami w środowiskach przemysłowych, energetycznych i komercyjnych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczenie maszyn i urządzeń przemysłowych przed skutkami zwarć i przeciążeń.
• Stosowanie w stacjach transformatorowych i rozdzielniach energetycznych.
• Montaż w układach trójfazowych o wysokim zapotrzebowaniu na moc.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie może być montowane na płycie montażowej, szynie DIN lub poprzez drzwi rozdzielnicy klasy II – bez konieczności obniżania izolacji. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Należy zachować odpowiednie odstępy separacyjne i środki ochrony przeciwporażeniowej. W przypadku wyposażenia w przedłużoną rączkę obrotową, należy zapewnić odpowiednią przestrzeń eksploatacyjną. Wszystkie połączenia elektryczne muszą być wykonane zgodnie z dokumentacją techniczną i normami.

FAQ

• Czym różni się wyzwalacz MA od innych typów? Wyzwalacz MA jest przeznaczony wyłącznie do ochrony magnetycznej, reagując na zwarcia i zwarcia doziemne, zapewniając natychmiastowe odłączenie. Jest to rozwiązanie dedykowane do ochrony obwodów o wysokim prądzie zwarciowym.
• Jaki jest wpływ klasy zanieczyszczenia III na działanie wyłącznika? Klasa zanieczyszczenia III oznacza środowisko o umiarkowanym zanieczyszczeniu pyłem i wilgocią. Urządzenie zostało zaprojektowane z myślą o takich warunkach, zachowując pełną funkcjonalność i niezawodność.
• Czy wyłącznik może być montowany w rozdzielnicy klasy II? Tak, konstrukcja wyłącznika pozwala na montaż przez drzwi rozdzielnicy klasy II bez obniżania izolacji, co ułatwia instalację w istniejących systemach.
