Wyłącznik CVS400F TM320D 4P4D | LV540311 Schneider Electric

Opis i Kluczowe Cechy

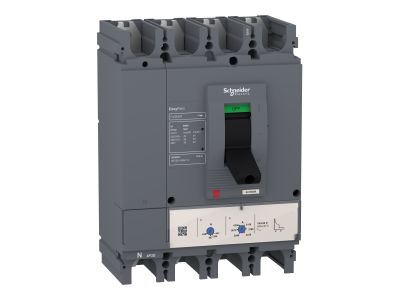

Wyłącznik stacjonarny CVS400F TM320D w wersji 4-biegunowej (4P4D) to wysokiej klasy urządzenie przeznaczone do ochrony instalacji elektrycznych w małych i średnich budynkach. Charakteryzuje się zdolnością wyłączania 36 kA rms przy napięciu znamionowym 440 V AC (50/60 Hz). Wyposażony w wyzwalacz termiczno-magnetyczny o prądzie znamionowym 320 A, zapewnia kompleksową ochronę przed przeciążeniami termicznymi i zwarciami. Kompaktowe wymiary (185 mm x 255 mm x 110 mm) ułatwiają montaż w standardowych rozdzielnicach.

• Zdolność wyłączania Icu=36 kA: Zapewnia skuteczną ochronę instalacji i urządzeń przed zwarciami, minimalizując ryzyko uszkodzeń i pożarów.
• Wyzwalacz termiczno-magnetyczny TM320D: Regulowane zabezpieczenie termiczne i stałe zabezpieczenie magnetyczne – precyzyjna ochrona kabli i odbiorników.
• 4-biegunowa konstrukcja (4P4D): Odpowiedni do instalacji trójfazowych z neutralnym, zapewnia pełną ochronę wszystkich biegunów.
• Zgodność z normami IEC 60947: Spełnia międzynarodowe wymagania dotyczące aparatury łączeniowej niskiego napięcia, gwarantując wysokie standardy bezpieczeństwa.
• Klasa II IEC 60664-1: Możliwość montażu w rozdzielnicach z izolacją klasy II, co zwiększa elastyczność instalacji.

Zgodność z Normami

Wyłącznik CVS400F TM320D spełnia wymagania normy IEC 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami dla aparatury łączeniowej niskiego napięcia. Produkt posiada certyfikację CCC oraz znak EAC, a także spełnia wymagania dyrektywy RoHS i REACH dotyczące substancji niebezpiecznych. Zapewnia zgodność z programem Green Premium, oferując transparentność w zakresie wpływu na środowisko.

Zastosowanie

Wyłącznik CVS400F TM320D znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed przeciążeniami i zwarciami w małych i średnich budynkach.

• Ochrona instalacji w budynkach biurowych, handlowych i mieszkalnych – zasilanie gniazd, oświetlenia i urządzeń.
• Zabezpieczenie obwodów trójfazowych z neutralnym w systemach rozdzielczych.
• Stosowanie w rozdzielnicach przemysłowych i warsztatach, gdzie wymagana jest wysoka niezawodność zabezpieczeń.
• Ochrona linii zasilających maszyn i urządzeń o dużym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik należy zamontować w rozdzielnicy zgodnie z zaleceniami producenta, zachowując odpowiednie odstępy izolacyjne. Przewody zasilające należy podłączyć do odpowiednich biegunów, zwracając uwagę na prawidłowe dokręcenie śrub. Po montażu należy przeprowadzić testy działania, sprawdzając poprawność otwarcia i zamknięcia styków.

FAQ

• Czy wyłącznik CVS400F TM320D ma funkcję samoczynnego powrotu? To urządzenie nie posiada funkcji automatycznego resetu ani zdalnego sterowania – wymaga ręcznego załączenia po zadziałaniu.
• Jaka jest maksymalna obudowa rozdzielnicy do montażu tego wyłącznika? Kompaktowe wymiary (185 mm x 255 mm x 110 mm) pozwalają na montaż w standardowych rozdzielnicach modułowych o szerokości co najmniej 6 jednostek.
• Czy wyłącznik może być stosowany w instalacjach zasilanych prądem stałym? Produkt jest przeznaczony wyłącznie do pracy z napięciem przemiennym AC 440 V 50/60 Hz – nie nadaje się do instalacji DC.
