Wyłącznik CVS400F TM320D 4P3D | LV540308 Schneider Electric

Opis i Kluczowe Cechy

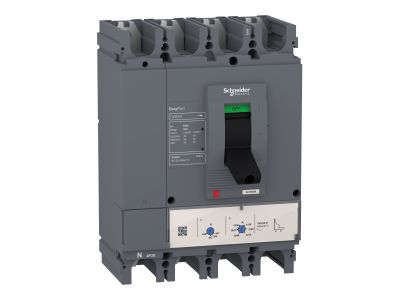

Wyłącznik stacjonarny CVS400F TM320D w wersji 4-biegunowej (4P3D) to solidne rozwiązanie do ochrony instalacji elektrycznych w małych i średnich budynkach. Wyposażony w wyzwalacz termiczno-magnetyczny (TMD) o prądzie znamionowym 320 A, zapewnia skuteczną ochronę przed przeciążeniem termicznym i zwarciami. Zdolność wyłączania 36 kA przy 415 VAC 50/60 Hz gwarantuje niezawodne działanie w warunkach awaryjnych.

• 4-biegunowa konstrukcja (4P3D): Zapewnia równomierne odłączanie wszystkich faz, co jest niezbędne w instalacjach wymagających ciągłości zasilania w układzie trójfazowym.
• Wyzwalacz termiczno-magnetyczny (TMD) 320 A: Regulowane zabezpieczenie termiczne chroni instalację przed przeciążeniem, natomiast stałe zabezpieczenie magnetyczne reaguje na zwarcia, zapewniając szybkie wyłączenie.
• Zdolność wyłączania 36 kA: Wysoka zdolność wyłączania gwarantuje bezpieczeństwo nawet w przypadku zwarć o dużej mocy.
• Wymiary: 185 mm x 255 mm x 110 mm: Kompaktowa budowa ułatwia montaż w rozdzielnicach modułowych klasy II.
• Zgodność z normami: Spełnia wymagania międzynarodowych standardów IEC 60947 i posiada certyfikację CCC oraz EAC.

Zgodność z Normami

Wyłącznik CVS400F TM320D jest zgodny z międzynarodowymi normami bezpieczeństwa IEC 60947, co potwierdza jego niezawodność i trwałość. Posiada certyfikaty CCC (Chiny) i EAC (Eurazjatycka Konwencja Celna), a także spełnia wymagania Green Premium dotyczące zrównoważonego rozwoju i zgodności z dyrektywami RoHS oraz REACH.

Zastosowanie

Wyłącznik stacjonarny CVS400F TM320D przeznaczony jest do ochrony instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami.

• Ochrona głównych obwodów zasilających w małych i średnich budynkach.
• Stosowanie w rozdzielnicach klasy II jako urządzenie czołowe, zapewniające izolację i bezpieczeństwo.
• Instalacje trójfazowe wymagające równomiernego odłączania wszystkich faz.
• Zastosowania przemysłowe, gdzie wymagana jest wysoka zdolność wyłączania i trwałość urządzenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Urządzenie należy montować w rozdzielnicy zgodnie z wymiarami: 185 mm x 255 mm x 110 mm. Zaleca się sprawdzenie zgodności prądu znamionowego 320 A z wymaganiami instalacji oraz odpowiednie dobranie przekrojów przewodów i momentów dokręcania. Po montażu przeprowadzić testy działania, w tym próbę wyłączania w warunkach zwarciowych.

FAQ

• Czy wyłącznik CVS400F TM320D może być stosowany w instalacjach jednofazowych? Tak, choć jest to urządzenie 4-biegunowe, może być stosowane w instalacjach jednofazowych poprzez podłączenie do dwóch biegunów. Wymaga to jednak odpowiedniego dostosowania układu.
• Jakie są główne zalety wyzwalacza termiczno-magnetycznego (TMD)? Wyzwalacz TMD zapewnia regulowane zabezpieczenie termiczne (przed przeciążeniem) i stałe zabezpieczenie magnetyczne (przed zwarciami), co zwiększa niezawodność ochrony instalacji.
• Czy wyłącznik spełnia wymagania dotyczące zrównoważonego rozwoju? Tak, produkt posiada certyfikację Green Premium, co oznacza zgodność z dyrektywami RoHS i REACH oraz transparentność w zakresie informacji środowiskowych i instrukcji dotyczących zakończenia eksploatacji.
