Wyłącznik CVS400F ETS 2.3 400 4P4D | LV540506 Schneider Electric

Opis i Kluczowe Cechy

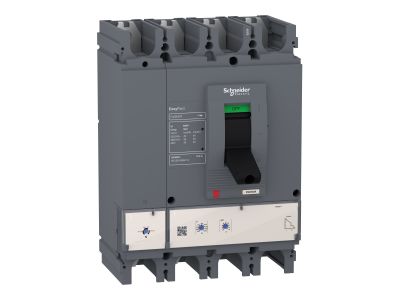

Wyłącznik stacjonarny CVS400F w wersji 4-biegunowej (4P4D) z elektronicznym wyzwalaczem ETS 2.3 o prądzie znamionowym 400A to profesjonalne rozwiązanie do ochrony instalacji elektrycznych w małych i średnich budynkach. Charakteryzuje się wysoką zdolnością wyłączania 36 kA (rms) przy napięciu 415 V AC (50/60 Hz). Konstrukcja czołowa klasy II zgodna z normą IEC 60664-1 umożliwia montaż w rozdzielnicach z izolacją klasy II, zapewniając dodatkowe bezpieczeństwo instalacji.

• Zdolność wyłączania 36 kA: Zapewnia skuteczną ochronę przed zwarciami w instalacjach o napięciu do 415 V AC, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• 4-biegunowa konstrukcja (4P4D): Umożliwia pełną ochronę obwodów trójfazowych z neutralnym, idealny do zasilania budynków mieszkalnych i obiektów komercyjnych.
• Elektroniczny wyzwalacz ETS 2.3: Regulowane zabezpieczenia: długie i krótkie czasy zwłoki oraz stałe zabezpieczenie bezzwłoczne – dostosowanie do specyficznych wymagań instalacji.
• Zgodność z normą IEC 60947: Spełnianie międzynarodowych standardów dla aparatury łączeniowej, gwarancja wysokiej jakości i niezawodności.
• Wymiary 185 x 255 x 110 mm: Kompaktowa budowa ułatwiająca montaż w standardowych rozdzielnicach, oszczędność miejsca w szafach sterowniczych.

Zgodność z Normami

Wyłącznik CVS400F spełnia wymagania norm międzynarodowych, w tym IEC 60947, oraz posiada certyfikaty CCC i EAC. Produkt jest zgodny z dyrektywami Unii Europejskiej dotyczącymi ochrony środowiska (RoHS, REACH) i posiada oznaczenie Green Premium, co potwierdza jego ekologiczne walory oraz transparentność informacji środowiskowych.

Zastosowanie

Wyłącznik CVS400F ETS 2.3 400 4P4D przeznaczony jest do ochrony instalacji elektrycznych w obiektach, gdzie wymagana jest wysoka niezawodność i precyzyjne dostosowanie zabezpieczeń.

• Ochrona instalacji w małych i średnich budynkach mieszkalnych (np. domy wielorodzinne, biurowce).
• Zabezpieczenie obwodów zasilających w obiektach przemysłowych o niskim i średnim napięciu.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie kluczowa jest ochrona przed zwarciami i przeciążeniami.
• Wykorzystanie w instalacjach wymagających zgodności z normą IEC 60947 do zapewnienia pełnej kompatybilności z innymi komponentami systemu.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Urządzenie należy zamontować w rozdzielnicy zgodnie z wymiarami 185 x 255 x 110 mm, zachowując odpowiednie odstępy izolacyjne. Po podłączeniu przewodów należy przeprowadzić testy funkcjonalne wyzwalacza ETS 2.3, weryfikując działanie zabezpieczeń. Regularne przeglądy stanu technicznego i kalibracja wyzwalacza zalecane są zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik CVS400F posiada certyfikat Green Premium? Tak – produkt spełnia wymagania Green Premium, co oznacza zgodność z przepisami środowiskowymi (RoHS, REACH) oraz transparentność w zakresie informacji dotyczących recyklingu i utylizacji.
• Jaka jest maksymalna zdolność wyłączania (Icu) tego wyłącznika? Zdolność wyłączania wynosi 36 kA przy napięciu 415 V AC (50/60 Hz), co gwarantuje skuteczną ochronę przed zwarciami.
• Czy wyzwalacz ETS 2.3 jest regulowany? Tak – wyzwalacz wyposażony jest w regulowane zabezpieczenia: długie i krótkie czasy zwłoki oraz stałe zabezpieczenie bezzwłoczne, co pozwala na dostosowanie parametrów do specyficznych wymagań instalacji.
