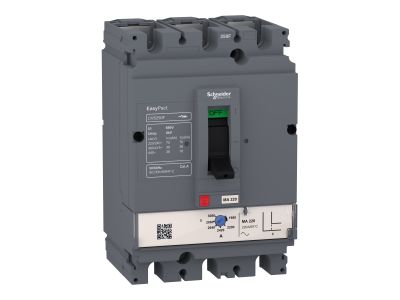

Wyłącznik CVS160F MA100 3P | LV516439 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik powietrzny CVS160F w wersji 3-biegunowej z wyzwalaczem MA100 o prądzie znamionowym 100 A to urządzenie przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Charakteryzuje się wysoką zdolnością wyłączania 36 kA przy napięciu 415 V AC, co gwarantuje skuteczną ochronę nawet w trudnych warunkach zwarciowych. Konstrukcja 3-biegunowa (3P) zapewnia symetryczną ochronę wszystkich faz. Stopień ochrony IP40 (IP54 z przedłużoną rączką) chroni przed pyłem i ciałami stałymi.

• Prąd znamionowy 100 A: Zapewnia ochronę obwodów o wysokim poborze mocy, np. w instalacjach przemysłowych, rozdzielniach głównych czy maszynach o dużym obciążeniu.
• Zdolność wyłączania 36 kA: Wysoka odporność na zwarcia gwarantuje niezawodną ochronę instalacji i urządzeń podłączonych do chronionego obwodu.
• Zgodność z normą IEC60947-2: Spełnia surowe wymagania dotyczące łączników niskonapięciowych, co zapewnia wysoki poziom bezpieczeństwa i niezawodności.
• Stopień ochrony IP40 (IP54 z rączką): Ochrona przed pyłem i ciałami stałymi – odpowiedni do instalacji wewnętrznych, w tym w pomieszczeniach o średnim stopniu zanieczyszczenia.
• Montaż na płycie lub szynie DIN: Uniwersalny sposób mocowania ułatwiający integrację z różnorodnymi systemami rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Wyłącznik CVS160F spełnia wymagania normy międzynarodowej IEC60947-2 dotyczącej łączników i sterowników niskonapięciowych. Dodatkowo, produkt jest zgodny z normami IEC60947-1, IEC60664-1 oraz posiada certyfikację RoHS i REACH, co potwierdza jego zgodność z europejskimi dyrektywami środowiskowymi. Zapewnia to bezpieczne użytkowanie oraz minimalny wpływ na środowisko.

Zastosowanie

Wyłącznik powietrzny CVS160F MA100 3P znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony przed przeciążeniami i zwarciami, szczególnie tam, gdzie wymagana jest wysoka zdolność wyłączania.

• Ochrona obwodów głównych w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie maszyn i urządzeń o wysokim poborze mocy, np. napędów, silników, pieców przemysłowych.
• Montaż w rozdzielnicach głównych i podrozdzielnicach – elastyczność montażu na płycie lub szynie DIN.
• Stosowanie w systemach zasilania awaryjnego i układach rezerwowych, gdzie niezawodność ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w chronionym obwodzie. Urządzenie można montować na płycie montażowej lub szynie DIN, zachowując odpowiednie odstępy izolacyjne zgodnie z normami IEC60947-2. Przy stosowaniu przedłużonej rączki należy zapewnić odpowiednią przestrzeń roboczą (stopień ochrony IP54). Przed uruchomieniem należy sprawdzić poprawność połączeń elektrycznych i mechanicznych oraz przeprowadzić testy działania wyzwalacza. Regularne przeglądy stanu technicznego wydłużają żywotność urządzenia.

FAQ

• Czy wyłącznik CVS160F może być montowany w drzwiach rozdzielnicy klasy II? Tak, urządzenie może być montowane przez drzwi rozdzielnicy klasy II bez obniżania izolacji rozdzielnicy, co ułatwia dostęp i konserwację.
• Jakie akcesoria można zainstalować w wyłączniku? W zależności od typu wyzwalacza, dostępne są gniazda na dodatkowe akcesoria elektryczne, takie jak wyzwalacze pomocnicze (MN/MX), wyzwalacz napięciowy (OF) lub wyzwalacz zanikowy (SD).
• Czy wyłącznik spełnia wymagania środowiskowe? Tak, produkt posiada certyfikację zgodną z dyrektywami RoHS i REACH, co zapewnia minimalny wpływ na środowisko oraz zgodność z europejskimi przepisami dotyczącymi substancji niebezpiecznych.
