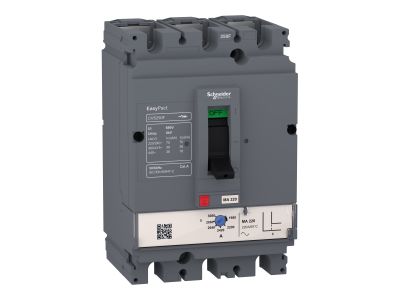

Wyłącznik CVS100F MA6,3 | LV510441 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy CVS100F MA6,3 to 3-biegunowe (3D) urządzenie z wyzwalaczem MA, przeznaczone do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Znamionowa zdolność wyłączania (Ics) wynosi 36kA przy 415VAC, co gwarantuje skuteczną ochronę nawet w warunkach zwarciowych. Kompaktowa budowa (140x255x110mm) umożliwia montaż w standardowych rozdzielnicach, zarówno na płycie montażowej, szynie DIN, jak i przez drzwi rozdzielnicy klasy II bez utraty izolacji. Stopień ochrony IP40 w standardzie zapewnia ochronę przed wnikaniem ciał stałych.

• Prąd znamionowy 6,3A: Idealny do zabezpieczenia obwodów o niskim i średnim obciążeniu, takich jak silniki, oświetlenie czy gniazda w instalacjach przemysłowych.
• Znamionowa zdolność wyłączania Ics 36kA: Wysoka odporność na zwarcia gwarantuje bezawaryjną pracę i ochronę instalacji nawet w ekstremalnych warunkach.
• Wyzwalacz MA (ochrona magnetyczna): Szybkie i precyzyjne odłączanie obwodu w przypadku zwarcia, minimalizujące ryzyko uszkodzeń urządzeń.
• Stopień ochrony IP40: Ochrona przed ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do stosowania w suchych pomieszczeniach rozdzielnic.
• Montaż uniwersalny: Możliwość montażu na płycie montażowej, szynie DIN lub bezpośrednio przez drzwi rozdzielnicy klasy II, co ułatwia integrację z istniejącymi instalacjami.

Zgodność z Normami

Wyłącznik CVS100F MA6,3 jest zgodny z normą IEC60947-2 oraz spełnia wymagania dyrektywy RoHS i standardów ochrony środowiska REACH. Produkt posiada certyfikat Green Premium, potwierdzający zgodność z europejskimi przepisami dotyczącymi zrównoważonego rozwoju i ochrony środowiska. Spełnia także wymogi norm IEC60947-1, IEC60664-1 i dyrektywy EC/2002/95.

Zastosowanie

Wyłącznik CVS100F MA6,3 znajduje zastosowanie jako element zabezpieczający obwody elektryczne w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach infrastruktury krytycznej.

• Zabezpieczenie obwodów silników, pomp i wentylatorów w instalacjach przemysłowych.
• Ochrona gniazd wtykowych i obwodów oświetleniowych w budynkach biurowych i handlowych.
• Stosowanie w rozdzielnicach niskiego napięcia jako główne zabezpieczenie przeciwzwarciowe.
• Integracja z systemami automatyki i sterowania w obiektach, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik można zamontować na płycie montażowej, szynie DIN lub bezpośrednio przez drzwi rozdzielnicy klasy II – w każdej konfiguracji należy zapewnić odpowiednią izolację. Po montażu sprawdzić poprawność połączeń i działanie mechanizmu wyzwalającego. Unikać nadmiernego dokręcania śrub mocujących. W przypadku wyposażenia w przedłużoną rączkę obrotową (opcja), stopień ochrony wzrasta do IP54 – należy wówczas zwrócić uwagę na odpowiednie uszczelnienie.

FAQ

• Jakie są wymiary wyłącznika CVS100F MA6,3? Szerokość 140 mm, wysokość 255 mm, głębokość 110 mm. Kompaktowa budowa ułatwia montaż w standardowych rozdzielnicach.
• Czy wyłącznik posiada możliwość rozbudowy o dodatkowe akcesoria? Tak, seria CVS100F wyposażona jest w gniazda na akcesoria elektryczne (MN/MX/OF/SD) w zależności od typu wyzwalacza i zainstalowanego pokrętła.
• Jaki stopień ochrony posiada wyłącznik w standardowej wersji? Standardowy stopień ochrony wynosi IP40, co zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm. Z wyposażeniem w przedłużoną rączkę obrotową stopień ochrony wzrasta do IP54.
