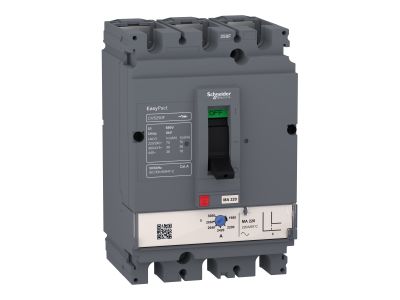

Wyłącznik CVS100F MA2,5 | LV510440 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik nadprądowy CVS100F w wersji MA2,5 to trójbiegunowe urządzenie przeznaczone do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Charakteryzuje się znamionową zdolnością wyłączania Ics wynoszącą 36 kA przy napięciu 415 V AC, co gwarantuje skuteczną ochronę nawet w wymagających warunkach. Wyposażony w wyzwalacz MA do ochrony magnetycznej, zapewnia szybkie i precyzyjne działanie w przypadku awarii.

• Znamionowy prąd ciągły 2,5 A: Ochrona obwodów o niewielkim obciążeniu, takich jak układy sterowania, czujniki lub małe silniki.
• Znamionowa zdolność wyłączania Ics = 36 kA: Wysoka odporność na zwarcia – gwarantuje niezawodną ochronę nawet w instalacjach przemysłowych.
• 3-biegunowa konstrukcja (3D): Kompletna ochrona wszystkich faz układu zasilania, minimalizująca ryzyko uszkodzeń spowodowanych nierównomiernym obciążeniem.
• Wyzwalacz MA do ochrony magnetycznej: Szybkie działanie w przypadku zwarć, zapobiega uszkodzeniom kabli i urządzeń.
• Montaż na płycie montażowej, szynie DIN lub przez drzwi rozdzielnicy klasy II: Uniwersalność zastosowania w różnorodnych konfiguracjach szaf rozdzielczych.

Zgodność z Normami

Wyłącznik CVS100F spełnia wymagania normy IEC 60947-2, która określa wymagania dla aparatury łączeniowej i sterowniczej. Produkt posiada certyfikację do pracy w środowisku III stopnia zanieczyszczenia zgodnie z IEC 60947-1 i IEC 60664-1. Dodatkowo jest zgodny z dyrektywą RoHS, co potwierdza brak szkodliwych substancji w jego konstrukcji.

Zastosowanie

Wyłącznik CVS100F MA2,5 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona obwodów sterowania i układów automatyki w przemysłowych szafach sterowniczych.
• Zabezpieczenie małych silników, pomp i wentylatorów w układach przemysłowych i budynkowych.
• Stosowanie w rozdzielnicach energetycznych, gdzie wymagana jest wysoka zdolność wyłączania.
• Montaż w szafach klasy II, gdzie zachowana musi być izolacja między obwodami.

Wskazówki Montażowe

Montaż wyłącznika CVS100F powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie można montować na płycie montażowej, szynie DIN (szerokość 140 mm) lub przez drzwi rozdzielnicy klasy II – bez obniżania izolacji. Przed rozpoczęciem prac należy odłączyć napięcie w chronionym obwodzie. Po zamontowaniu należy sprawdzić poprawność połączeń i działanie mechanizmu wyzwalającego. W przypadku wyposażenia w przedłużoną rączkę obrotową, stopień ochrony wzrasta do IP54 – zaleca się stosowanie w środowiskach bardziej wymagających.

FAQ

• Jaki jest stopień ochrony IP wyłącznika CVS100F? Podstawowa wersja posiada stopień ochrony IP40. Po wyposażeniu w przedłużoną rączkę obrotową stopień ochrony wzrasta do IP54.
• Czy wyłącznik można stosować w obwodach jednofazowych? Wyłącznik CVS100F MA2,5 jest konstruowany jako 3-biegunowy (3D) i przeznaczony do zabezpieczania obwodów trójfazowych. Do ochrony obwodów jednofazowych należy stosować odpowiednie wyłączniki jedno- lub dwubiegunowe.
• Jakie dodatkowe akcesoria można zainstalować? Seria CVS100F posiada gniazda na dodatkowe akcesoria elektryczne (MN/MX/OF/SD), takie jak wyzwalacze zdalnego sterowania, sygnalizatory położenia czy blokady. Dostępne opcje zależą od typu wyzwalacza i wyposażenia pokrętła.
