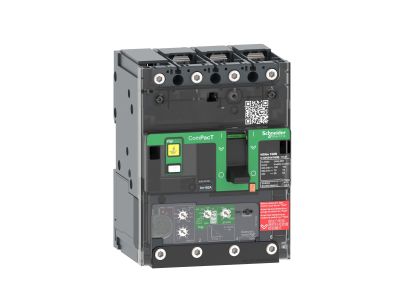

Wyłącznik ComPacT NSXm, NSXm160H 70kA AC 3P 25A 4.1 | C11H34V025B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSXm160H to kompaktowy, modułowy wyłącznik powietrzny (ACB) z serii NSXm, przeznaczony do ochrony obwodów elektrycznych w instalacjach przemysłowych i budynkowych. Charakteryzuje się niskim profilem montażowym, co oszczędza przestrzeń w szafach rozdzielczych. Znamionowa zdolność wyłączania zwarciowego wynosi 70kA (prąd zwarciowy), co zapewnia skuteczną ochronę przed zwarciami. Prąd znamionowy 25A pozwala na stosowanie w obwodach o średnim obciążeniu.

• 3-biegunowa konstrukcja: Zapewnia równomierne rozłączanie wszystkich faz, co jest kluczowe dla bezpieczeństwa i stabilności instalacji trójfazowych.
• Znamionowy prąd 25A: Odpowiedni do zabezpieczania obwodów o średnim natężeniu prądu, np. w napędach, maszynach przemysłowych lub instalacjach budynkowych.
• Zdolność zwarciowa 70kA AC: Wysoka odporność na zwarcia chroni instalację i urządzenia przed uszkodzeniami wynikającymi z przepływu dużych prądów zwarciowych.
• Kompaktowa budowa serii NSXm: Umożliwia montaż w standardowych szafach rozdzielczych o ograniczonej przestrzeni, przy zachowaniu wysokiej wydajności.
• Modułowa konstrukcja: Ułatwia integrację z innymi elementami rozdzielnicy i pozwala na szybką wymianę w przypadku awarii.

Zgodność z Normami

Wyłącznik ComPacT NSXm160H spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników powietrznych niskiego napięcia. Posiada deklarację zgodności CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ComPacT NSXm160H znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, szczególnie tam, gdzie przestrzeń w szafie rozdzielczej jest ograniczona.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe (np. napędy, silniki, piece).
• Zabezpieczenie instalacji budynkowych o średnim obciążeniu, takich jak hale produkcyjne, biurowce czy budynki użyteczności publicznej.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach jako główne zabezpieczenie przed zwarciami.
• Integracja z systemami sterowania i automatyki przemysłowej w celu zapewnienia ciągłości zasilania i ochrony.

Wskazówki Montażowe

Montaż wyłącznika ComPacT NSXm160H powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Wyłącznik montować w odpowiednio dobranym miejscu w szafie rozdzielczej, zgodnie z wymiarami i normami montażowymi. Po zamontowaniu należy sprawdzić poprawność połączeń elektrycznych i dokręcić śruby z odpowiednim momentem (zgodnie z dokumentacją producenta). Regularne przeglądy stanu technicznego, w tym sprawdzanie mechanizmu wyzwalania i styku, są kluczowe dla utrzymania niezawodności działania. W przypadku awarii należy wymienić wyłącznik na nowy – nie zaleca się naprawy w warunkach polowych.

FAQ

• Czy wyłącznik ComPacT NSXm160H jest kompatybilny z innymi wyłącznikami serii NSXm? Tak, modułowa konstrukcja serii NSXm umożliwia integrację z innymi wyłącznikami tej samej serii, co ułatwia rozbudowę lub modernizację instalacji.
• Jakie są zalecane warunki pracy dla wyłącznika? Wyłącznik powinien być stosowany w suchych i czystych środowiskach, w temperaturze otoczenia zgodnej z dokumentacją techniczną (standardowo od -5°C do +55°C). Unikać miejsc narażonych na wilgoć, pył lub agresywne środowisko chemiczne.
• Czy wyłącznik posiada wyzwalacze przeciążeniowe i zwarciowe? Tak, wyłącznik wyposażony jest w wyzwalacze termiczne (przeciążeniowe) i elektromagnetyczne (zwarciowe), które zapewniają kompleksową ochronę obwodu.
