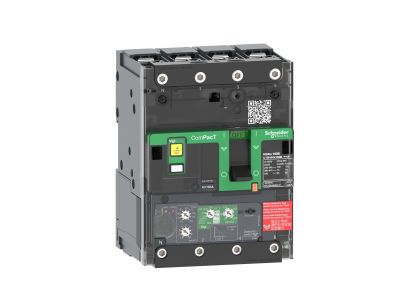

Wyłącznik ComPacT NSXm, NSXm 36kA Vigi 25A 4P | C11F44V025B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSXm z serii NSXm 36kA Vigi 25A 4P to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Wyposażony w cztery bieguny (4P) zapewnia kompleksową ochronę instalacji trójfazowych oraz neutralnego. Funkcja Vigi umożliwia wykrywanie i wyłączanie w przypadku prądu upływowego, co zwiększa bezpieczeństwo przeciwporażeniowe w instalacjach.

• Prąd znamionowy 25A: Zapewnia ochronę obwodów o maksymalnym ciągłym obciążeniu do 25 amperów, dostosowany do typowych instalacji przemysłowych i budowlanych.
• Moc zwarciowa 36kA: Wysoka zdolność wyłączania zwarć (36 kiloamperów) gwarantuje skuteczną ochronę nawet w intensywnych warunkach zwarciowych.
• 4 bieguny (4P): Kompleksowa ochrona wszystkich faz i przewodu neutralnego, zapobiegająca niesymetrycznym obciążeniom i zwarciom doziemnym.
• Funkcja Vigi: Detekcja prądów upływowych (różnicowoprądowych) do 30 mA, automatyczne wyłączanie chroni przed porażeniem elektrycznym.
• Zgodność z normami przemysłowymi: Zaprojektowany do współpracy z aparaturą modułową i szafami sterowniczymi, montowany na standardowej szynie DIN.

Zgodność z Normami

Wyłącznik ComPacT NSXm spełnia wymagania normy międzynarodowej IEC 60947-2 oraz europejskiej EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik ComPacT NSXm 36kA Vigi 25A 4P przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budowlanych oraz komercyjnych, gdzie wymagana jest wysoka niezawodność i precyzyjna ochrona przeciwporażeniowa.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych podwyższonego ryzyka.
• Stosowanie w obwodach, gdzie wymagana jest ochrona przeciwporażeniowa (np. pomieszczenia mokre, instalacje zagrożone zwarciem do ziemi).
• Montaż w szafach sterowniczych i rozdzielnicach modułowych, gdzie kluczowa jest kompaktowa budowa i wysoka zdolność wyłączania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć obwód przed przypadkowym załączeniem. Wyłącznik należy zamontować na standardowej szynie DIN, zachowując odpowiednie odstępy między sąsiednimi urządzeniami w celu zapewnienia prawidłowej wentylacji. Przewody zasilające należy podłączyć zgodnie z oznaczeniami na wyłączniku (L1, L2, L3, N), dokręcając zaciski momentem zgodnym z dokumentacją techniczną. Po montażu należy przeprowadzić test funkcjonalny – symulację zwarcia i prądu upływowego, aby potwierdzić poprawną pracę wyłącznika.

FAQ

• Czy wyłącznik posiada wbudowane zabezpieczenie przed zwarciem? Tak – zdolność wyłączania zwarć wynosi 36kA, co oznacza, że wyłącznik skutecznie przerwie obwód przy zwarciu o takiej wartości.
• Jaki jest zakres prądu upływowego wykrywanego przez funkcję Vigi? Funkcja Vigi standardowo wykrywa prądy upływowe do 30 mA, co odpowiada wymaganiom ochrony przeciwporażeniowej w instalacjach budowlanych.
• Czy wyłącznik można stosować w obwodach jednofazowych? Wyłącznik 4-biegunowy (4P) przeznaczony jest do obwodów trójfazowych z przewodem neutralnym. Do obwodów jednofazowych zalecane są wersje 1-biegunowe lub 2-biegunowe.
