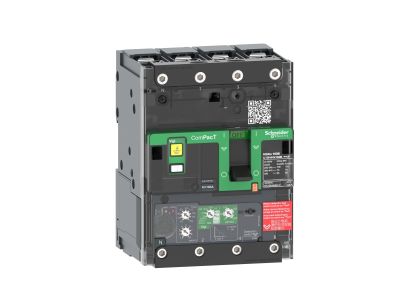

Wyłącznik ComPacT NSXm, NSXm 36kA Vigi 160A 4P | C12F44V160B Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSXm w wersji 4-biegunowej (4P) o prądzie znamionowym 160A i zdolności wyłączalności zwarciowej 36kA to kluczowy element zabezpieczający instalacje elektryczne przed skutkami zwarć i przeciążeń. Wyposażony w moduł Vigi zapewnia integralną ochronę przeciwporażeniową i selektywnością działania w układach rozdzielczych.

• 4-biegunowa konstrukcja (4P): Pełna ochrona wszystkich faz oraz przewodu neutralnego – niezbędne w instalacjach trójfazowych zasilających odbiorniki wrażliwe na asymetrię napięciową.
• Zdolność wyłączalności zwarciowej 36kA: Zapewnia skuteczne przerwanie zwarcia o maksymalnym prądzie 36kA, chroniąc instalację przed uszkodzeniami termicznymi i mechanicznymi.
• Prąd znamionowy 160A: Odpowiedni dla zasilania średnich i dużych odbiorników przemysłowych, rozdzielnic budynkowych oraz instalacji osłoniętych.
• Moduł Vigi (integralna ochrona przeciwporażeniowa): Wbudowany układ wykrywania prądów upływowych (różnicowoprądowych) zapewnia natychmiastowe wyłączenie w przypadku zwarcia doziemnego, minimalizując ryzyko porażenia prądem.
• Selektywność działania: Zapewnia koordynację z innymi zabezpieczeniami w instalacji, zapobiegając niepotrzebnym wyłączeniom całego układu.

Zgodność z Normami

Wyłącznik ComPacT NSXm spełnia wymagania normy PN-EN 60947-2 oraz PN-EN 60947-4-1, dotyczących łączników niskonapięciowych. Posiada oznakowanie CE i spełnia dyrektywy europejskie w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ComPacT NSXm 160A 4P jest dedykowany do ochrony instalacji elektrycznych w obiektach przemysłowych, budynkach użyteczności publicznej oraz rozdzielnicach budynkowych.

• Ochrona rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o wysokim prądzie rozruchowym.
• Ochrona instalacji oświetleniowych i gniazd w obiektach komercyjnych.
• Selektywna ochrona w układach zasilania awaryjnego (np. w połączeniu z układami UPS).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcjami producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód jest odłączony od napięcia. Wyłącznik należy zamontować na szynie DIN lub w dedykowanej obudowie, zachowując odpowiednie odstępy izolacyjne. Dobór momentu dokręcania zacisków powinien być zgodny z dokumentacją techniczną (zalecany moment 2,5 Nm). Po montażu należy przeprowadzić testy funkcjonalne, w tym pomiar rezystancji izolacji i sprawdzenie działania wyzwalaczy.

FAQ

• Czy wyłącznik ComPacT NSXm 160A 4P posiada wbudowany wyzwalacz termiczny? Tak, wyposażony jest w wyzwalacz termiczny i elektromagnetyczny, zapewniające ochronę przed przeciążeniami i zwarciami.
• Jaka jest trwałość łączeniowa wyłącznika? Produkt spełnia wymagania normy PN-EN 60947-2, zapewniając co najmniej 10 000 cykli łączeniowych w warunkach znamionowych.
• Czy można stosować ten wyłącznik w instalacjach zasilanych napięciem 690V? Dane nie określają napięcia znamionowego – sprawdź dokumentację techniczną produktu lub skonsultuj się z producentem w celu potwierdzenia stosowalności.
