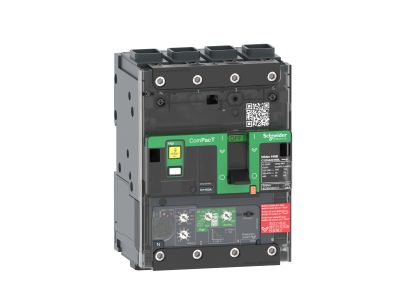

Wyłącznik ComPacT NSXm, NSXm, 160, 50kA, 4P, Vigi EverLink | C12N44V160L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSXm 160 to stacjonarny wyłącznik automatyczny 4-biegunowy o zdolności wyłączania 50 kA przy napięciu 415 VAC. Zaprojektowany z myślą o maksymalnej funkcjonalności w minimalnej przestrzeni, wyposażony w technologię złączy EverLink, która gwarantuje szybkie, niezawodne połączenia oraz wysoką odporność na drgania. Kompaktowe wymiary (108 x 144 x 80 mm) ułatwiają montaż na szynie DIN lub płycie, a widoczne z zewnątrz sprężynowe elementy pomocnicze pozwalają na szybką weryfikację stanu instalacji.

• Zdolność wyłączania 50 kA: Zapewnia skuteczną ochronę przed zwarciami w instalacjach o napięciu do 415 VAC, minimalizując ryzyko uszkodzeń urządzeń i pożarów.
• Technologia EverLink: Umożliwia szybki montaż i demontaż przewodów z gwarancją pewnego styku, redukując czas prac instalacyjnych.
• 4-biegunowa konstrukcja: Zapewnia pełną separację obwodów w instalacjach trójfazowych z neutralnym, co jest kluczowe w układach przemysłowych i budynkach komercyjnych.
• Montaż na szynie DIN lub płycie: Uniwersalność montażowa – dostosowanie do różnych konfiguracji szaf rozdzielczych i paneli sterowniczych.
• Widoczne sprężynowe elementy pomocnicze: Ułatwiają diagnostykę stanu styku i szybką wymianę w razie awarii.
• Kompaktowe wymiary (108 x 144 x 80 mm): Oszczędność przestrzeni w rozdzielnicach, bez konieczności modyfikacji istniejącej infrastruktury.

Zgodność z Normami

Wyłącznik ComPacT NSXm 160 spełnia wymagania normy IEC 60947-2, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej. Produkt posiada certyfikaty CCC i EAC, a także spełnia specyfikacje morskie, co świadczy o jego wszechstronności w różnych środowiskach eksploatacji.

Zastosowanie

Wyłącznik ComPacT NSXm 160 przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach komercyjnych oraz w energetyce. Jego wysoka zdolność wyłączania i niezawodność sprawiają, że idealnie nadaje się do zastosowań wymagających nieprzerwanej pracy układów.

• Ochrona głównych obwodów zasilających w budynkach biurowych, hotelach i centrach handlowych.
• Stosowanie w rozdzielnicach przemysłowych do zabezpieczania linii zasilających maszyn i urządzeń o wysokim poborze mocy.
• Wyposażenie tablic rozdzielczych w instalacjach energetycznych, gdzie wymagana jest wysoka odporność na zwarcia.
• Zastosowanie w systemach morskich i offshore, dzięki certyfikacji zgodnej z międzynarodowymi standardami morskimi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w chronionym obwodzie. Urządzenie należy zamontować na szynie DIN (zgodnie z normą EN 60715) lub bezpośrednio na płycie, zabezpieczając je przed drganiami mechanicznymi. Przed podłączeniem przewodów należy upewnić się, że ich przekroje są zgodne z wymaganiami producenta (szczegółowe dane w dokumentacji technicznej). Technologia EverLink pozwala na szybkie i pewne połączenie przewodów – zaleca się stosowanie odpowiednich narzędzi do zaciskania, aby zachować optymalny moment siły. Po montażu przeprowadzić testy funkcjonalne, w tym próbę wyłączania zwarciowego.

FAQ

• Czy wyłącznik jest kompatybilny z innymi systemami łączeniowymi? Tak – wyłącznik ComPacT NSXm 160 zaprojektowany jest zgodnie z normą IEC 60947-2 i może współpracować z szeroką gamą aparatury modułowej, w tym z innymi wyłącznikami serii ComPacT.
• Jakie są zalecane momenty dokręcania przewodów? Dokładne wartości nie zostały podane w dostępnych danych. Zaleca się stosowanie się do zaleceń producenta zawartych w dokumentacji technicznej dla danego modelu.
• Czy wyłącznik może być stosowany w instalacjach zasilanych prądem stałym? Nie – wyłącznik ComPacT NSXm 160 przeznaczony jest wyłącznie do pracy z prądem przemiennym (AC) o częstotliwości 50/60 Hz.
