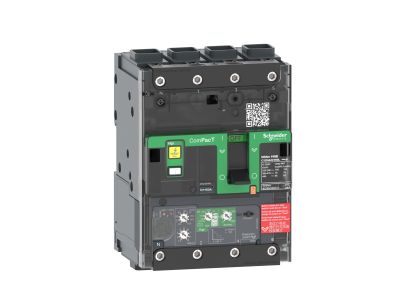

Wyłącznik ComPacT NSXm, NSXm, 100A, 50kA, 4P, Vigi EverLink | C11N44V100L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSXm o prądzie znamionowym 100A, 4-biegunowy to stacjonarne rozwiązanie do ochrony obwodów elektrycznych o wysokiej zdolności wyłączania. Wyposażony w technologię złączy Everlink, zapewnia niezawodne połączenia bez ryzyka poluzowania styków nawet pod obciążeniem. Wysoka zdolność wyłączania 50 kA rms (przy 415 VAC 50/60 Hz) gwarantuje skuteczną ochronę przed zwarciami. Kompaktowe wymiary 108x144x80 mm pozwalają na optymalne wykorzystanie przestrzeni w rozdzielnicach.

• 4-biegunowa konstrukcja: Obejmuje wszystkie cztery przewody obwodu (L1-L3 + N), zapewniając kompleksową ochronę w instalacjach trójfazowych z neutralnym.
• Zdolność wyłączania 50 kA: Zapewnia skuteczną ochronę przed zwarciami, ograniczając ryzyko uszkodzenia instalacji i zagrożeń pożarowych.
• Technologia złączy Everlink: Eliminuje ryzyko poluzowania styków pod obciążeniem, zwiększając trwałość połączeń i niezawodność działania.
• Wbudowane elementy pomocnicze: Widoczne z zewnątrz sprężynowe styki ułatwiają diagnostykę stanu wyłącznika podczas eksploatacji.
• Montaż na szynie i płycie DIN: Uniwersalna konstrukcja umożliwiająca szybki i elastyczny montaż w różnych typach rozdzielnic.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-2 dotyczącej wyłączników niskonapięciowych, a także posiada certyfikację CCC i EAC. Spełnia specyfikacje morskie, co potwierdza jego przydatność w instalacjach okrętowych.

Zastosowanie

Wyłącznik ComPacT NSXm 100A przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz na statkach. Wysoka zdolność wyłączania i kompaktowa konstrukcja sprawiają, że jest idealnym rozwiązaniem tam, gdzie wymagana jest niezawodna ochrona przy ograniczonej przestrzeni.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkach komercyjnych.
• Zastosowanie w instalacjach trójfazowych z neutralnym, wymagających 4-biegunowej ochrony.
• Wyposażenie maszyn i urządzeń przemysłowych o wysokim prądzie znamionowym.
• Instalacje okrętowe i morskie – dzięki certyfikacji spełniającej specyfikacje morskie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji i upewnić się, że obwód jest bezpotencjałowy. Wyłącznik montować na szynie DIN lub płycie w pozycji pionowej, zapewniając odpowiednią wentylację. Połączenia elektryczne wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na moment dokręcania śrub (zgodnie z zaleceniami producenta). Po montażu przeprowadzić testy działania wyłącznika w obecności osoby uprawnionej.

FAQ

• Jakie jest napięcie robocze wyłącznika? Napięcie robocze wynosi 440VAC przy częstotliwości 50/60 Hz.
• Czy wyłącznik posiada wbudowaną ochronę różnicowoprądową? Tak – model wyposażony jest w funkcję Vigi EverLink, która zapewnia ochronę przed prądami upływowymi.
• Jakie są wymiary wyłącznika? Wymiary to 108 mm (szerokość) x 144 mm (wysokość) x 80 mm (głębokość), co pozwala na montaż w standardowych rozdzielnicach.
