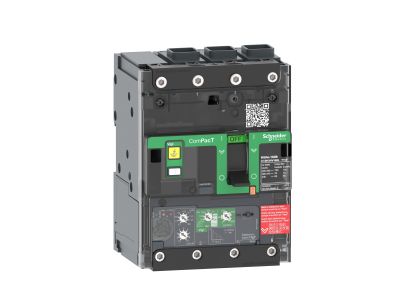

Wyłącznik ComPacT NSXm, kompaktowy NSXm H (70 kA at 415 VAC), 3P 3d, 160 A Micrologic 4.1 trip uni | C12H34V160L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy ComPacT NSXm H w wersji 3P 3d o prądzie znamionowym 160 A z wyzwalaczem Micrologic 4.1 stanowi zaawansowane rozwiązanie ochrony zwarciowej i selektywności w instalacjach niskiego napięcia. Charakteryzuje się zdolnością wyłączania zwarciowego 70 kA przy 415 VAC, co gwarantuje skuteczną ochronę obwodów przed nadprądami i zwarciami.

• Zdolność zwarciowa 70 kA przy 415 VAC: Zapewnia ochronę przed zwarciami o wysokiej intensywności, minimalizując ryzyko uszkodzeń w instalacji i chroniąc urządzenia.
• 3-biegunowa konstrukcja 3P 3d: Trzy bieguny z dodatkowym zestykiem pomocniczym do sygnalizacji i blokady – zwiększa funkcjonalność w układach sterowania.
• Prąd znamionowy 160 A: Przeznaczony do ochrony obwodów o średnim i wysokim obciążeniu prądowym.
• Wyzwalacz Micrologic 4.1: Zaawansowana elektronika zapewnia precyzyjną regulację charakterystyk wyłączania, dostęp do parametrów diagnostycznych i elastyczność w konfiguracji.
• Konstrukcja kompaktowa: Zajmuje niewiele miejsca w rozdzielnicy, co ułatwia projektowanie i modernizację instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych, w tym normy IEC 60947-2, oraz posiada oznakowanie CE. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa maszyn i urządzeń elektrycznych.

Zastosowanie

Przeznaczony do ochrony i sterowania obwodami elektrycznymi w instalacjach niskiego napięcia, zarówno w budynkach komercyjnych, przemysłowych, jak i w infrastrukturze krytycznej.

• Ochrona głównych i wtórnych obwodów rozdzielczych w budynkach użyteczności publicznej.
• Sterowanie i zabezpieczenie napędów elektrycznych o średnim i wysokim prądzie znamionowym.
• Zastosowanie w układach automatyki budynkowej i przemysłowej jako element selektywny.
• Wyposażenie rozdzielnic głównych i podrozdzielnic w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i zweryfikować brak napięcia przy użyciu odpowiedniego przyrządu pomiarowego. Wyłącznik należy zamontować w dedykowanej rozdzielnicy o odpowiednich wymiarach, zapewniając odpowiednią przestrzeń dla kabli i złącz. Przewody należy podłączyć zgodnie z oznaczeniami na zaciskach (L1, L2, L3, N, PE), zachowując odpowiednie momenty dokręcania. Po montażu przeprowadzić testy działania, w tym próbę zwarciową zgodnie z dokumentacją techniczną.

FAQ

• Czy wyłącznik ComPacT NSXm H może być stosowany w instalacjach zasilanych z sieci 400 VAC? Tak, urządzenie jest przystosowane do pracy w sieciach trójfazowych 400 VAC (415 VAC) i zapewnia zdolność wyłączania zwarciowego na poziomie 70 kA.
• Jakie są zalety wyzwalacza Micrologic 4.1? Micrologic 4.1 umożliwia precyzyjną regulację charakterystyk wyłączania, zdalne monitorowanie stanu wyłącznika, diagnostykę oraz integrację z systemami nadzoru. Zapewnia również funkcje selektywności i koordynacji z innymi zabezpieczeniami.
• Czy wyłącznik jest kompatybilny z innymi urządzeniami Schneider Electric? Tak, ComPacT NSXm H jest częścią rodziny produktów Schneider Electric i jest kompatybilny z innymi urządzeniami tej marki, takimi jak styczniki, przekaźniki i systemy automatyki.
