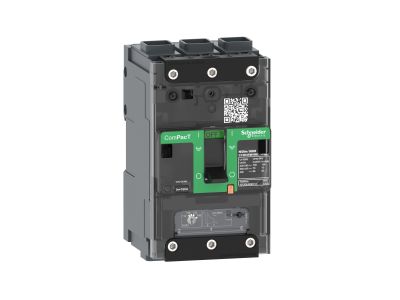

Wyłącznik ComPacT NSXm, 70kA, TM100D, 3P, EverLink | C11H3TM100L Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSXm z serii NSXm wyposażony w technologię EverLink to selektywny wyłącznik powietrzny (ACB) o zdolności wyłączania zwarciowego 70 kA. Przeznaczony jest do ochrony obwodów trójfazowych (3P) i charakteryzuje się prądem znamionowym 100A (TM100D). Innowacyjna technologia EverLink zapewnia wysoką trwałość mechaniczną i elektryczną, eliminując ryzyko uszkodzeń styków podczas zwarć.

• Zdolność zwarciowa 70kA: Zapewnia skuteczną ochronę instalacji przed zwarciami o wysokiej energii, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• Trzy bieguny (3P): Umożliwia kompleksową ochronę wszystkich trzech faz układu zasilania, co jest wymagane w instalacjach trójfazowych.
• Prąd znamionowy 100A (TM100D): Odpowiedni do ochrony obwodów o średnim i wysokim obciążeniu, np. w rozdzielnicach głównych, szafach sterowniczych lub instalacjach przemysłowych.
• Technologia EverLink: Zapewnia wysoką odporność mechaniczna i elektryczną styków, co przekłada się na długą żywotność i niezawodność wyłącznika w warunkach zwarć.
• Selektywna ochrona: Pozwala na precyzyjne dostrojenie charakterystyk wyłączania, co umożliwia ochronę instalacji na różnych poziomach bez zbędnego wyłączania całego układu.

Zgodność z Normami

Wyłącznik ComPacT NSXm spełnia wymagania norm europejskich i międzynarodowych dotyczących aparatury łączeniowej, w tym normy IEC 60947-2, IEC 60947-4-1 oraz dyrektywy niskonapięciowe UE. Posiada oznaczenie CE i jest przeznaczony do instalacji zgodnych z normami VDE i IEC.

Zastosowanie

Wyłącznik ComPacT NSXm z technologią EverLink przeznaczony jest do ochrony instalacji elektrycznych o średnim i wysokim napięciu, gdzie wymagana jest wysoka selektywność i niezawodność działania.

• Główne rozdzielnice w budynkach przemysłowych i komercyjnych – ochrona przed zwarciami i przeciążeniami.
• Szafy sterownicze i maszyny przemysłowe – selektywna ochrona obwodów zasilających.
• Instalacje energetyczne w budynkach użyteczności publicznej, szpitalach i centrach danych.
• Ochrona obwodów trójfazowych o prądzie znamionowym do 100A, np. pomp, silników, zespołów prądotwórczych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całym układzie. Urządzenie należy zamontować w odpowiednio dobranej obudowie rozdzielnicy, zapewniając odpowiednie odstępy izolacyjne i wentylację. Zaciski przyłączeniowe należy dokręcić zgodnie z zalecanym momentem skrętu (szczegółowe dane znajdują się w dokumentacji technicznej). Przed uruchomieniem należy przeprowadzić test działania mechanizmu wyzwalania oraz sprawdzić poprawność połączeń.

FAQ

• Czy wyłącznik ComPacT NSXm wymaga dodatkowych zabezpieczeń? Wyłącznik jest samowystarczalnym urządzeniem ochronnym, jednak w instalacjach wymagających wyższej selektywności zaleca się stosowanie dodatkowych zabezpieczeń, takich jak bezpieczniki topikowe lub wyłączniki różnicowoprądowe.
• Jaki jest zakres regulacji prądu znamionowego? Prąd znamionowy wyłącznika wynosi 100A (TM100D) i nie jest regulowany. Dobór odpowiedniego prądu znamionowego powinien być przeprowadzony na etapie projektowania instalacji.
• Czy technologia EverLink wpływa na trwałość wyłącznika? Tak, technologia EverLink znacznie zwiększa trwałość mechaniczną i elektryczną styków, co przekłada się na dłuższą żywotność urządzenia i niższą awaryjność w warunkach zwarć.
