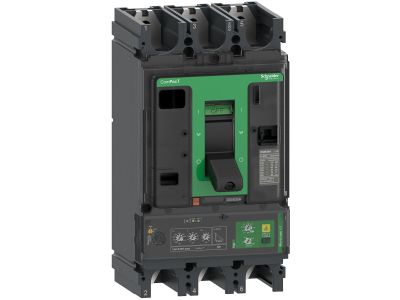

Wyłącznik ComPacT NSX630N, 50 kA, 415 VAC z MicroLogic 4.3 Vigi, 570 A, 3p 3d | C63N34V570 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX630N to wysokiej klasy aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Zaprojektowany do pracy z napięciem znamionowym 415 VAC, charakteryzuje się zdolnością wyłączania 50 kA i prądem znamionowym 570 A. Wyposażony w zintegrowany moduł MicroLogic 4.3 Vigi zapewnia kompleksową ochronę: zwarciową, przeciążeniową oraz wykrywanie prądów upływowych.

• Znamionowa zdolność zwarciowa 50 kA: Zapewnia skuteczną ochronę instalacji przed zwarciami o bardzo wysokiej energii, minimalizując ryzyko uszkodzeń aparatury i kabli.
• Napięcie znamionowe 415 VAC: Przystosowany do pracy w sieciach trójfazowych o napięciu 415V, standardowych w instalacjach przemysłowych i energetycznych.
• Prąd znamionowy 570 A: Wytrzymałość na ciągłe obciążenie prądowe, odpowiednie do zabezpieczania rozdzielnic o dużym poborze mocy.
• Konfiguracja 3P3D (3 bieguny + wolny styk): Umożliwia pełną ochronę obwodu trójfazowego z dodatkowym sygnałem stanu (np. do sterowania zdalnego lub sygnalizacji).
• Moduł MicroLogic 4.3 Vigi z ochroną upływową: Zaawansowana elektronika zapewnia selektywną ochronę zwarciową, przeciążeniową oraz wykrywanie prądów upływowych (30 mA lub 300 mA), zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wyłącznik ComPacT NSX630N spełnia wymagania normy PN-EN 60947-2 (Aparatura rozdzielcza i sterownicza niskiego napięcia – Wyłączniki) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury elektrycznej w środowiskach przemysłowych.

Zastosowanie

Wyłącznik ComPacT NSX630N przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność i selektywność zabezpieczeń.

• Ochrona głównych rozdzielnic w zakładach przemysłowych (np. huty, elektrownie, zakłady chemiczne).
• Zabezpieczenie obwodów trójfazowych w rozdzielniach SN/nN i nn.
• Stosowanie w układach wymagających selektywności zabezpieczeń – chroni przed niepotrzebnymi wyłączeniami całej instalacji.
• Instalacje wymagające ochrony przed prądami upływowymi (np. pomieszczenia z urządzeniami o dużej mocy, pompy, silniki).

Wskazówki Montażowe

Montaż wyłącznika należy powierzyć wyłącznie wykwalifikowanemu personelowi posiadającemu uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że izolacja jest sprawna. Wyłącznik montować w dedykowanej rozdzielnicy modułowej z odpowiednim szynem zbiorczym (35 mm). W przypadku konfigurowania modułu MicroLogic 4.3 Vigi należy postępować zgodnie z instrukcją producenta, dostępną w dokumentacji technicznej. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania zabezpieczeń zwarciowych, przeciążeniowych i upływowych.

FAQ

• Czy wyłącznik posiada zabezpieczenie termiczne? Tak, moduł MicroLogic 4.3 Vigi zawiera zintegrowane zabezpieczenie termiczne (przeciążeniowe) oraz zwarciowe, dostosowane do parametrów znamionowych.
• Jakie są dostępne ustawienia prądu upływowego w module Vigi? Moduł MicroLogic 4.3 Vigi pozwala na wybór czujnika upływu 30 mA lub 300 mA – zależnie od wymogów instalacji. Dokładne ustawienia należy dobrać wg specyfikacji technicznej.
• Czy wyłącznik można stosować w instalacjach zasilanych napięciem 230V? Nie – wyłącznik ComPacT NSX630N jest przystosowany do pracy z napięciem 415 VAC w układach trójfazowych. Do instalacji 230V należy zastosować odpowiedni model z niższym napięciem znamionowym.
