Wyłącznik ComPacT NSX630F, 36 kA, 415 VAC z MicroLogic 4.3 Vigi, 570 A, 3p 3d | C63F34V570 Schneider Electric

Opis i Kluczowe Cechy

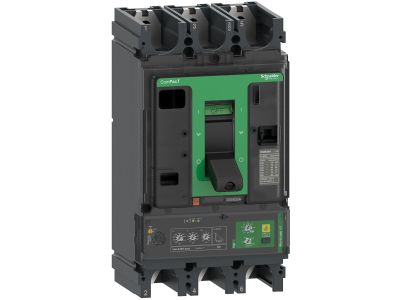

Wyłącznik ComPacT NSX630F w wersji 3biegunowej (3p 3d) z wyzwalaczem MicroLogic 4.3 Vigi to urządzenie przeznaczone do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Znamionowa zdolność zwarciowa 36 kA przy napięciu 415 VAC oraz prąd znamionowy 570 A zapewniają niezawodną pracę w wymagających warunkach przemysłowych. Zintegrowany moduł Vigi umożliwia wykrywanie prądów różnicowoprądowych, zwiększając bezpieczeństwo instalacji.

• Znamionowa zdolność zwarciowa 36 kA: Zapewnia odporność na zwarcia w sieci o napięciu 415 VAC, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Prąd znamionowy 570 A: Wysoki prąd ciągły pozwala na zabezpieczenie rozległych obwodów zasilających o dużym obciążeniu.
• Wyzwalacz MicroLogic 4.3 Vigi: Kompleksowa ochrona – detekcja zwarć, przeciążeń i prądów różnicowoprądowych, z możliwością konfiguracji parametrów.
• Konstrukcja 3biegunowa (3p 3d): Pełna ochrona wszystkich faz oraz neutralnego w obwodach trójfazowych, z możliwością blokady mechanicznej.
• Napięcie znamionowe 415 VAC: Przeznaczony do pracy w sieciach trójfazowych o standardowym napięciu 400/415 V, powszechnie stosowanym w przemyśle.

Zgodność z Normami

Wyłącznik ComPacT NSX630F spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa oraz ochrony instalacji. Posiada deklarację zgodności CE i jest zgodny z normami IEC 60947-2, IEC 60947-4-1 oraz międzynarodowymi standardami przemysłowymi.

Zastosowanie

Wyłącznik ComPacT NSX630F przeznaczony jest do stosowania w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Zabezpieczenie głównych obwodów zasilających w rozdzielnicach przemysłowych.
• Ochrona linii kablowych o dużym obciążeniu prądowym, np. w zakładach produkcyjnych.
• Stosowanie w systemach zasilania rezerwowego (AGD, UPS) wymagających szybkiego wyłączenia w przypadku zwarcia.
• Instalacje, gdzie wymagana jest ochrona przed prądami różnicowoprądowymi (np. w pomieszczeniach wilgotnych lub zagrożonych porażeniem).

Wskazówki Montażowe

Montaż wyłącznika ComPacT NSX630F powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować w odpowiednio dobranej rozdzielnicy spełniającej normy przeciwpożarowe i mechaniczne. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające oraz upewnić się, że obwód jest pozbawiony napięcia (sprawdzić woltomierzem). Zalecane jest stosowanie odpowiednich narzędzi i momentu dokręcania przewodów zgodnie z dokumentacją techniczną. Po montażu przeprowadzić testy działania wyłącznika, w tym sprawdzenie wyzwalania przy zwarciu i przeciążeniu.

FAQ

• Jaką klasę wyzwalania ma wyłącznik NSX630F? Wyzwalacz MicroLogic 4.3 Vigi oferuje klasę wyzwalania 30 – szybkie działanie w przypadku zwarcia, przeciążenia i prądów różnicowoprądowych.
• Czy wyłącznik posiada zabezpieczenie przed zwarciem doziemnym? Tak, dzięki modułowi Vigi wyłącznik wykrywa prądy różnicowoprądowe i wyłącza obwód w przypadku zwarcia doziemnego.
• Jaki jest zakres regulacji prądu znamionowego? Parametr ten nie został podany w dostępnych danych. Szczegółowe informacje znajdują się w dokumentacji technicznej producenta.
