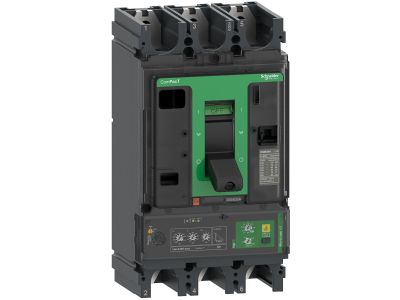

Wyłącznik ComPacT NSX400F, 36 kA, 415 VAC z MicroLogic 4.3 Vigi, 400 A, 3p 3d | C40F34V400 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX400F to wysokiej klasy aparat modułowy przeznaczony do ochrony obwodów elektrycznych przed przeciążeniami i zwarciami. Wyposażony w człon Vigi zintegrowany z układem MicroLogic 4.3, zapewnia kompleksową ochronę instalacji 415VAC przy prądzie znamionowym 400A. Wysoka zdolność zwarciowa 36 kA gwarantuje niezawodne działanie nawet w trudnych warunkach zwarciowych.

• Wysoka zdolność zwarciowa 36 kA: Zapewnia skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• Napięcie znamionowe 415VAC: Kompatybilny z instalacjami trójfazowymi o napięciu do 415V, stosowanymi w rozdzielniach przemysłowych i budynkach komercyjnych.
• Prąd znamionowy 400A: Przeznaczony do zabezpieczania obwodów o dużym poborze mocy, takich jak silniki, piece przemysłowe czy duże szafy sterownicze.
• Układ MicroLogic 4.3 z członem Vigi: Zaawansowana elektronika pomiarowa zapewnia precyzyjną detekcję zwarć i przeciążeń, a zintegrowany człon Vigi wykrywa prądy różnicowe (resztkowe), zwiększając ochronę przed porażeniem.
• Trójbiegunowa konstrukcja 3p 3d: Pełna izolacja międzyfazowa z trzema biegunami roboczymi i trzema biegunami rozłącznymi, umożliwiająca pewne odłączenie obwodu zarówno w stanie normalnym, jak i awaryjnym.

Zgodność z Normami

Wyłącznik ComPacT NSX400F spełnia wymagania normy PN-EN 60947-2 dotyczącej łączników i zabezpieczeń niskonapięciowych. Posiada deklarację zgodności CE, potwierdzającą jego zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik ComPacT NSX400F znajduje zastosowanie w rozdzielniach niskiego napięcia, szafach sterowniczych oraz systemach elektroenergetycznych wymagających wysokiej niezawodności i precyzji działania.

• Ochrona głównych obwodów zasilających w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie silników elektrycznych i napędów o dużym prądzie rozruchowym.
• Stosowanie w obwodach grzewczych, piecach przemysłowych i innych odbiornikach o wysokim poborze mocy.
• Wykorzystanie w systemach zasilania awaryjnego (UPS) i rozdzielniach głównych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się o braku napięcia na przewodach. Wyłącznik należy zamontować na szynie DIN (35 mm) zgodnie z normą PN-EN 60715. Połączenia należy wykonywać przewodami o odpowiednim przekroju, dobranym do prądu znamionowego 400A, z zachowaniem wymaganych momentów dokręcania połączeń śrubowych. Po montażu należy przeprowadzić testy działania układu ochronnego, weryfikując poprawność współpracy z członem Vigi.

FAQ

• Co oznacza człon Vigi w wyłączniku NSX400F? Vigi to zintegrowany człon wykrywający prądy różnicowe (resztkowe), który zapewnia dodatkową ochronę przed porażeniem prądem elektrycznym oraz zwarciami doziemnymi, współpracując z układem MicroLogic 4.3.
• Jaka jest klasa wyłączalności prądów zwarciowych? Wyłącznik posiada zdolność zwarciową 36 kA – oznacza to, że może skutecznie przerwać prąd zwarciowy o maksymalnej wartości 36 kA bez uszkodzenia aparatu.
• Czy wyłącznik można stosować w obwodach jednofazowych? Urządzenie jest przeznaczone do instalacji trójfazowych 415VAC. Do zabezpieczenia obwodów jednofazowych należy dobrać odpowiedni model z zakresu ComPacT NSX (np. NSX100F).
