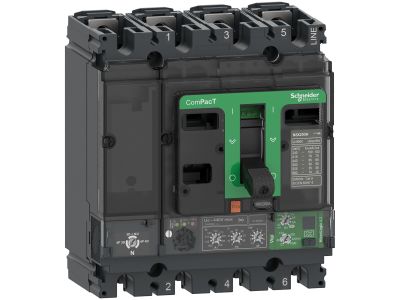

Wyłącznik ComPacT NSX160H, 70 kA, 415 VAC z MicroLogic 4.2 Vigi, 160 A, 4p 4d | C16H44V160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX160H to zaawansowane urządzenie zabezpieczające prądowe o prądzie znamionowym 160 A, przeznaczone do instalacji trójfazowych 400 VAC. Wyposażony w układ MicroLogic 4.2 z funkcją Vigi zapewnia kompleksową ochronę przed zwarciami (70 kA) i przeciążeniami. Cztero-biegunowa konstrukcja (4p 4d) gwarantuje pełne odcięcie wszystkich przewodów fazowych i neutralnego w przypadku awarii.

• Prąd znamionowy 160 A: Zapewnia niezawodną ochronę obwodów o wysokim obciążeniu, np. w rozdzielnicach budynków przemysłowych lub stacjach transformatorowych.
• Moc zwarciowa 70 kA: Wysoka zdolność wyłączania zwarć chroni instalację przed uszkodzeniami mechanicznymi i termicznymi wynikającymi z zwarć.
• Układ MicroLogic 4.2 z Vigi: Inteligentna elektronika zapewnia dokładną detekcję zwarć i przeciążeń, a funkcja Vigi wykrywa prądy upływowe nawet do 30 mA, zwiększając bezpieczeństwo przeciwporażeniowe.
• Cztero-biegunowa budowa (4p 4d): Pełne odcięcie wszystkich biegunów, w tym neutralnego, co eliminuje ryzyko niepełnego wyłączenia w instalacjach zasilanych układem TN-S.
• Napięcie znamionowe 415 VAC: Uniwersalne zastosowanie w sieciach trójfazowych o napięciu do 415 V, zgodnych z europejskimi standardami instalacyjnymi.

Zgodność z Normami

Wyłącznik ComPacT NSX160H spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników ochronnych oraz dyrektyw Unii Europejskiej w zakresie bezpieczeństwa elektrycznego. Został zaprojektowany zgodnie z normami IEC 60947-2 i posiada deklarację zgodności CE.

Zastosowanie

Wyłącznik ComPacT NSX160H znajduje zastosowanie w instalacjach wymagających wysokiej niezawodności zabezpieczeń, szczególnie tam, gdzie ryzyko zwarć jest podwyższone.

• Ochrona głównych obwodów zasilających w budynkach przemysłowych, halach produkcyjnych i magazynach.
• Zabezpieczenie linii zasilających maszyn i urządzeń o dużym poborze mocy (np. silniki, piece przemysłowe).
• Rozdzielnice budynków użyteczności publicznej, szpitali, centrów danych – gdzie konieczna jest ochrona przeciwporażeniowa (Vigi).
• Stacje transformatorowe i szafy rozdzielcze w energetyce – ze względu na wysoką zdolność wyłączania zwarć (70 kA).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP lub inny posiadający odpowiednie kwalifikacje do prac przy instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające cały obwód. Wyłącznik montować na szynie DIN lub płycie montażowej, zapewniając odpowiednią przestrzeń dla odprowadzania ciepła. Połączenia elektryczne należy wykonać zgodnie z dokumentacją techniczną, zwracając uwagę na dokręcenie zacisków z wymaganym momentem obrotowym (zalecane użycie klucza dynamometrycznego). Po montażu przeprowadzić testy działania układu zabezpieczającego, w tym symulację zwarcia i przeciążenia.

FAQ

• Czy wyłącznik posiada możliwość zdalnego sterowania? Tak, układ MicroLogic 4.2 umożliwia integrację z systemami zdalnego monitoringu i sterowania poprzez odpowiednie moduły komunikacyjne (np. Modbus, Ethernet).
• Jakie jest napięcie znamionowe pracy wyłącznika? Napięcie znamionowe wynosi 415 VAC, co pozwala na stosowanie go w standardowych sieciach trójfazowych 400 V.
• Czy wyłącznik jest kompatybilny z systemami o napięciu 690 VAC? Nie – konstrukcja wyłącznika jest przeznaczona do pracy w sieciach o napięciu znamionowym do 415 VAC. Dla wyższych napięć wymagane są specjalistyczne wersje wyłączników.
