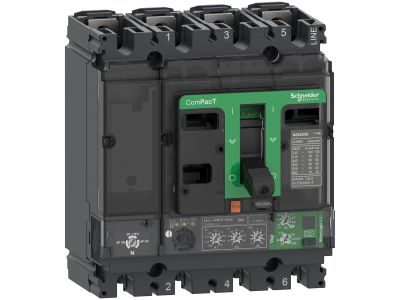

Wyłącznik ComPacT NSX100N, 50 kA, 415 VAC z MicroLogic 4.2 Vigi, 40 A, 4p 4d | C10N44V040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX100N z serii MicroLogic 4.2 Vigi to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć i przeciążeń. Przeznaczony do pracy w układach trójfazowych 400VAC, charakteryzuje się wysokim prądem znamionowym 40A i zdolnością wyłączania zwarciowego do 50kA. Wbudowany moduł Vigi zapewnia integralność obwodu neutralnego, co zwiększa bezpieczeństwo instalacji.

• Prąd znamionowy 40A: Ochrona obwodów o obciążeniu do 40 amperów, z możliwością selektywnego wyłączania.
• Zdolność zwarciowa 50kA: Gwarantuje skuteczną ochronę nawet w instalacjach o wysokim prądzie zwarciowym.
• 4 bieguny (4p 4d): Pełna ochrona układu 3-fazowego z neutralnym, eliminuje ryzyko zwarć międzyfazowych i doziemnych.
• Moduł MicroLogic 4.2 Vigi: Zaawansowane sterowanie i diagnostyka, zabezpieczenie przed zwarciami doziemnymi oraz monitoring warunków pracy.
• Napięcie znamionowe 415VAC: Przeznaczony do pracy w układach trójfazowych o napięciu do 415V, zgodny z europejskimi standardami instalacji przemysłowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących ochrony elektrycznej, w tym normy PN-EN 60947-2 dla wyłączników instalacyjnych niskonapięciowych. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

ComPacT NSX100N z modułem Vigi przeznaczony jest do ochrony krytycznych obwodów w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych.
• Zabezpieczenie linii zasilających maszyn i urządzeń o wysokim prądzie rozruchowym.
• Instalacje fotowoltaiczne i systemy magazynowania energii – ochrona przed zwarciami i przeciążeniami.
• Budynki użyteczności publicznej (szpitale, centra handlowe) – zapewnienie ciągłości zasilania i ochrona przed awariami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed instalacją należy bezwzględnie upewnić się, że napięcie zostało odłączone. Dobór odpowiedniego momentu dokręcenia śrub połączeniowych jest kluczowy dla stabilności i bezpieczeństwa – postępować zgodnie z instrukcją producenta. Po montażu konieczne jest przeprowadzenie testów działania i weryfikacja poprawności podłączenia neutralnego (dla układów 4-biegunowych).

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NSX100N? Wyłącznik posiada zdolność zwarciową 50kA, co oznacza, że skutecznie wyłącza zwarcia o maksymalnym prądzie do 50 kiloamperów.
• Czy moduł Vigi jest integralną częścią wyłącznika? Tak, moduł Vigi jest wbudowany w wyłącznik ComPacT NSX100N i zapewnia ochronę przed zwarciami doziemnymi oraz monitoring obwodu neutralnego.
• Do jakiego typu instalacji przeznaczony jest wyłącznik? Przeznaczony jest do instalacji trójfazowych 400VAC z możliwością pełnej ochrony neutralnego, co czyni go odpowiednim do zastosowań przemysłowych i energetycznych.
