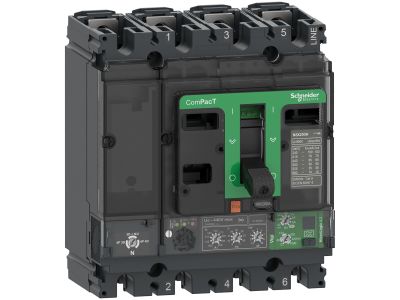

Wyłącznik ComPacT NSX100N, 50 kA, 415 VAC z MicroLogic 4.2 Vigi, 100 A, 4p 4d | C10N44V100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX100N o prądzie znamionowym 100 A i zdolności wyłączania 50 kA w sieci 415 VAC to wysokiej klasy aparat modułowy dedykowany do ochrony obwodów elektrycznych przed skutkami zwarć, przeciążeń i prądów upływowych. Wyposażony w zintegrowany moduł pomiarowy MicroLogic 4.2 Vigi zapewnia selektywną ochronę zwarciową, monitorowanie parametrów sieci oraz detekcję prądów różnicowoprądowych.

• Zdolność wyłączania 50 kA: Zapewnia skuteczną ochronę zwarciową w sieciach o napięciu 415 VAC, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• 4-biegunowa konstrukcja (4p 4d): Pełna izolacja wszystkich czterech biegunów, umożliwiająca bezpieczne odłączanie obwodu neutralnego i fazowego w instalacjach trójfazowych.
• Moduł MicroLogic 4.2 Vigi: Zapewnia pomiar parametrów sieci (napięcia, prądu, mocy), ochronę przeciwporażeniową oraz selektywną reakcję na zwarcia i przeciążenia.
• Prąd znamionowy 100 A: Przeznaczony do zabezpieczania obwodów o średnim i dużym obciążeniu, takich jak rozdzielnice główne, silniki lub instalacje przemysłowe.
• Selektywność ochrony: Umożliwia precyzyjne dostrojenie charakterystyki wyłączania, co pozwala na uniknięcie niepotrzebnych wyłączeń całej instalacji w przypadku lokalnego zwarcia.

Zgodność z Normami

Wyłącznik ComPacT NSX100N spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników automatycznych niskiego napięcia oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury elektrycznej.

Zastosowanie

Wyłącznik ComPacT NSX100N znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej niezawodności i selektywności ochrony.

• Ochrona główna i rozdzielcza w budynkach użyteczności publicznej, biurowcach i zakładach przemysłowych.
• Zabezpieczenie obwodów zasilających silniki, pompy, wentylatory i inne odbiorniki o dużym poborze mocy.
• Stosowanie w rozdzielnicach głównych oraz podrozdzielnicach jako element selektywnej ochrony przeciwzwarciowej.
• Instalacje wymagające monitorowania parametrów sieci i detekcji prądów upływowych (np. pomieszczenia wilgotne, hotele, szpitale).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w warunkach beznapięciowych. Przed instalacją należy sprawdzić zgodność parametrów sieci z danymi znamionowymi wyłącznika (napięcie, prąd znamionowy, zdolność wyłączania). Zaleca się montaż na szynie DIN 35 mm z odpowiednimi zabezpieczeniami mechanicznymi. Po zainstalowaniu przeprowadzić testy funkcjonalne, w tym sprawdzenie działania wyzwalaczy zwarciowych i termicznych. W przypadku stosowania modułu MicroLogic – skonfigurować parametry ochrony zgodnie z wymaganiami instalacji.

FAQ

• Czym różni się moduł MicroLogic 4.2 Vigi od standardowych wyzwalaczy? Moduł MicroLogic 4.2 Vigi zapewnia dodatkowo pomiar parametrów sieci (napięcia, prądu, mocy) oraz detekcję prądów różnicowoprądowych, co pozwala na bardziej precyzyjną ochronę przeciwporażeniową i przeciwzwarciową.
• Jakie jest maksymalne napięcie znamionowe wyłącznika? Wyłącznik ComPacT NSX100N jest przeznaczony do pracy w sieciach o napięciu znamionowym 415 VAC.
• Czy wyłącznik można stosować w instalacjach zasilanych prądem stałym? Nie – wyłącznik jest dedykowany wyłącznie do pracy w sieciach prądu przemiennego (AC).
