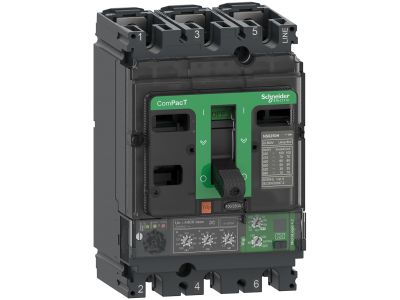

Wyłącznik ComPacT NSX100H, 70 kA, 415 VAC z MicroLogic 4.2 Vigi, 40 A, 3p 3d | C10H34V040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX100H w konfiguracji 40A, 3-biegunowy (3p 3d) z modułem MicroLogic 4.2 Vigi to zaawansowane rozwiązanie dla instalacji elektrycznych wymagających wysokiej odporności zwarciowej (70 kA) przy napięciu 415V AC. Zintegrowany moduł Vigi zapewnia integralną ochronę przeciwporażeniową oraz detekcję prądów upływowych, co podnosi bezpieczeństwo całej instalacji. Kompatybilny z systemami sterowania i monitoringu dzięki interfejsowi MicroLogic.

• Prąd znamionowy 40A: Stały przepływ prądu roboczego w normalnych warunkach eksploatacji – dobór zgodnie z projektem instalacji.
• Ochrona zwarciowa 70 kA: Wysoka zdolność wyłączania zwarć – minimalizuje ryzyko uszkodzeń instalacji i urządzeń.
• Napięcie znamionowe 415V AC: Przeznaczony do pracy w sieciach trójfazowych 400V/415V – standard w instalacjach przemysłowych i komercyjnych.
• Moduł MicroLogic 4.2 Vigi: Zintegrowane zabezpieczenie przeciwporażeniowe i detekcja prądów upływowych (50/60Hz) – kluczowe dla bezpieczeństwa osób i mienia.
• Konfiguracja 3-biegunowa (3p 3d): Pełna izolacja wszystkich trzech faz i neutralnego w przypadku zwarcia lub przeciążenia.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 60947-2 (niskonapięciowa aparatura rozdzielcza i sterownicza) oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury elektrycznej w zakresie ochrony zwarciowej, przeciążeniowej i przeciwporażeniowej.

Zastosowanie

ComPacT NSX100H z modułem MicroLogic 4.2 Vigi przeznaczony jest do ochrony obwodów zasilających w instalacjach przemysłowych, komercyjnych oraz krytycznych infrastrukturach energetycznych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Stosowanie w układach zasilania awaryjnego (AGD) i układach UPS.
• Instalacje wymagające integralnej ochrony przeciwporażeniowej (np. budynki użyteczności publicznej).
• Przemysłowe układy sterowania i automatyki – kompatybilność z systemami monitoringu.

Wskazówki Montażowe

Montaż i konfigurację wyłącznika powinien przeprowadzić wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w całym obwodzie. Wyłącznik należy zamontować w dedykowanej obudowie rozdzielczej, zapewniając odpowiednią przestrzeń serwisową. Po montażu przeprowadzić testy funkcjonalne modułu Vigi oraz ustawić parametry zabezpieczeń zgodnie z wymaganiami projektu instalacji. Należy stosować przewody o odpowiednim przekroju (zgodnie z PN-HD 60364-5-52) i dokręcać zaciski z zalecanym momentem obrotowym.

FAQ

• Czy moduł Vigi wymaga dodatkowej kalibracji? Nie – moduł MicroLogic 4.2 Vigi jest fabrycznie skalibrowany i gotowy do pracy. Wymaga jedynie ustawienia progów działania zgodnie z wymaganiami instalacji.
• Jaki jest zakres detekcji prądów upływowych modułu Vigi? Moduł detekuje prądy upływowe w zakresie 30 mA do 300 mA (50/60Hz) – standardowe wartości dla ochrony przeciwporażeniowej.
• Czy wyłącznik może być stosowany w instalacjach jednofazowych? Nie – ze względu na konfigurację 3-biegunową (3p 3d) przeznaczony jest wyłącznie do obwodów trójfazowych.
