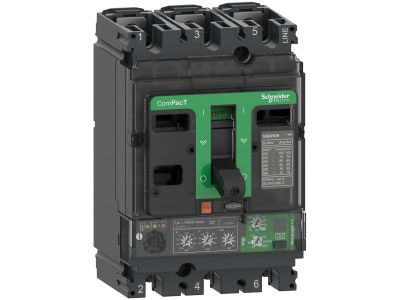

Wyłącznik ComPacT NSX100F, 36 kA, 415 VAC z MicroLogic 4.2 Vigi, 40 A, 3p 3d | C10F34V040 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX100F o prądzie ciągłym 40 A, napięciu znamionowym 415 VAC i zdolności zwarciowej 36 kA to kompaktowe rozwiązanie do ochrony obwodów elektrycznych w instalacjach przemysłowych i budynkowych. Wyposażony w człon wyzwalający MicroLogic 4.2 Vigi zapewnia selektywną ochronę zwarciową, przeciwporażeniową (Vigi) oraz monitorowanie parametrów sieci. Trójbiegunowa konstrukcja 3p 3d gwarantuje pewne odłączenie wszystkich faz jednocześnie.

• Zdolność zwarciowa 36 kA: Zapewnia skuteczną ochronę przed zwarciami, ograniczając ryzyko uszkodzeń instalacji i urządzeń.
• Napięcie znamionowe 415 VAC: Przeznaczony do pracy w układach trójfazowych 400 V, powszechnie stosowanych w instalacjach przemysłowych.
• Człon MicroLogic 4.2 Vigi: Oferuje zaawansowaną ochronę przeciwporażeniową (Vigi) i możliwość precyzyjnego ustawienia charakterystyk wyzwalania, zwiększając selektywność układu.
• Prąd znamionowy 40 A: Odpowiedni do zabezpieczania obwodów o średnim poborze mocy, np. silników, maszyn przemysłowych lub rozdzielnic budynkowych.
• Konstrukcja 3p 3d: Trójbiegunowe rozwiązanie z trzema biegunami i trzema torami rozdzielczymi, zapewniające pełną izolację obwodu w stanie wyłączonym.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej, w tym PN-EN 60947-2. Posiada deklarację zgodności CE oraz certyfikację potwierdzającą jego bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik ComPacT NSX100F znajduje zastosowanie w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych wymagających selektywnej ochrony zwarciowej i przeciwporażeniowej.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe o prądzie znamionowym do 40 A.
• Zabezpieczenie rozdzielnic budynkowych, tablic sterowniczych i szaf elektrycznych w układach trójfazowych 400 V.
• Stosowanie w układach wymagających selektywności działania, np. w instalacjach zasilających krytyczne procesy produkcyjne.
• Ochrona obwodów odbiorczych w budynkach użyteczności publicznej, takich jak szpitale, centra handlowe czy biurowce.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że obwód nie znajduje się pod napięciem. Wyłącznik należy zamontować na szynie DIN lub w dedykowanej obudowie, zachowując odpowiednie odstępy między sąsiednimi aparatami. Połączenia należy wykonywać przewodami o odpowiednim przekroju, dokręcając śruby z zalecanym momentem (szczegóły znajdują się w dokumentacji producenta). Po montażu należy przeprowadzić test funkcjonalny, sprawdzając poprawność działania wyzwalania i sygnalizacji.

FAQ

• Czy wyłącznik posiada człon Vigi do ochrony przeciwporażeniowej? Tak, człon MicroLogic 4.2 Vigi zapewnia ochronę przeciwporażeniową, wykrywając prądy upływowe i zwarciowe z wysoką czułością.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Maksymalna zdolność zwarciowa wynosi 36 kA, co oznacza, że wyłącznik skutecznie wyłączy obwód w przypadku zwarcia o takiej wartości.
• Czy wyłącznik jest kompatybilny z innymi aparatami w rozdzielnicy? Tak, wyłącznik ComPacT NSX100F jest zaprojektowany do współpracy z innymi aparatami modułowymi w standardzie DIN, co ułatwia jego montaż i integrację w układzie.
