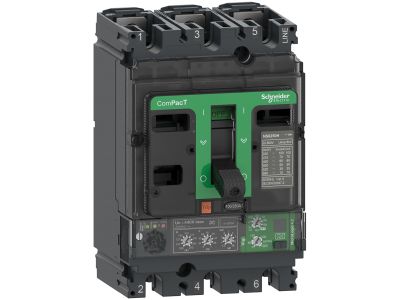

Wyłącznik ComPacT NSX100F, 36 kA, 415 VAC z MicroLogic 4.2 Vigi, 100 A, 3p 3d | C10F34V100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX100F o prądzie znamionowym 100 A i zdolności zwarciowej 36 kA w układzie 3-biegunowym to zaawansowane zabezpieczenie instalacji elektrycznej. Wyposażony w moduł MicroLogic 4.2 z funkcją Vigi zapewnia ochronę zwarciową, przeciążeniową oraz selektywną, minimalizując ryzyko uszkodzeń i awarii. Zaprojektowany do pracy w układzie 3p3d (3 bieguny + 3 wolne styki pomocnicze) przy napięciu 415 VAC.

• Zdolność zwarciowa 36 kA: Zapewnia skuteczną ochronę instalacji przed zwarciami, ograniczając skutki zwarć i chroniąc obwody odbiorcze.
• Napięcie znamionowe 415 VAC: Przeznaczony do pracy w sieciach trójfazowych o napięciu międzyfazowym 415 V, standardowym w instalacjach przemysłowych.
• Prąd znamionowy 100 A: Stały prąd roboczy 100 A – odpowiedni do zabezpieczania obwodów o średnim i dużym obciążeniu.
• Moduł MicroLogic 4.2 z Vigi: Funkcja detekcji prądów upływowych (Vigi) chroni przed porażeniem prądem i zwarciami doziemnymi, zwiększając bezpieczeństwo instalacji.
• Układ 3p3d (3 bieguny + 3 wolne styki): Możliwość monitorowania stanu wyłącznika oraz zdalnego sterowania w systemach automatyki i rozdzielnicach.

Zgodność z Normami

Wyłącznik ComPacT NSX100F spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników automatycznych niskiego napięcia. Posiada deklarację zgodności CE oraz certyfikację potwierdzającą jego bezpieczeństwo i niezawodność w instalacjach przemysłowych.

Zastosowanie

Wyłącznik ComPacT NSX100F przeznaczony jest do ochrony i sterowania obwodami zasilającymi w instalacjach przemysłowych, budynkach użyteczności publicznej oraz rozdzielnicach średniego i dużego napięcia.

• Ochrona obwodów głównych w rozdzielnicach niskiego napięcia – zabezpieczenie zwarciowe i przeciążeniowe.
• Sterowanie i zabezpieczenie silników elektrycznych – selektywna ochrona przed zwarciami i przeciążeniami.
• Ochrona instalacji oświetleniowych i gniazd w obiektach przemysłowych – zapewnienie ciągłości zasilania i bezpieczeństwa.
• Zastosowanie w systemach automatyki i napędów – współpraca z modułami sterującymi i systemami monitoringu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcjami producenta. Wyłącznik należy zamontować na szynie DIN lub w rozdzielnicy, zapewniając odpowiednią wentylację i przestrzeń dla podłączanych przewodów. Przed montażem i podłączeniem należy upewnić się, że instalacja jest odłączona od napięcia. Przewody podłączyć zgodnie z oznaczeniami na wyłączniku, dbając o odpowiedni moment dokręcania śrub (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić testy działania wyłącznika, w tym sprawdzenie zadziałania przy zwarciu i przeciążeniu.

FAQ

• Jaką funkcję pełni moduł MicroLogic 4.2 z Vigi? Moduł MicroLogic 4.2 zapewnia ochronę przeciwzwarciową, przeciążeniową oraz selektywną. Funkcja Vigi dodatkowo chroni przed prądami upływowymi, minimalizując ryzyko porażenia i zwarć doziemnych.
• Czy wyłącznik jest kompatybilny z innymi systemami automatyki? Tak, układ 3p3d (3 bieguny + 3 wolne styki) umożliwia integrację z systemami sterowania i monitoringu, co ułatwia zdalne zarządzanie instalacją.
• Jaka jest maksymalna zdolność zwarciowa wyłącznika? Zdolność zwarciowa wyłącznika wynosi 36 kA, co oznacza, że jest on w stanie przerwać prąd zwarciowy o takiej wartości, chroniąc instalację przed poważnymi uszkodzeniami.
