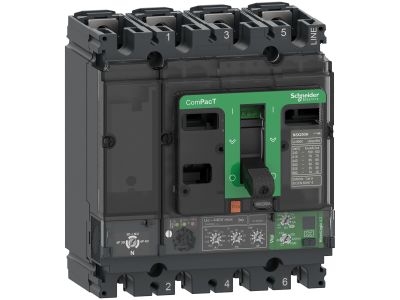

Wyłącznik ComPacT NSX100B, 25 kA, 415 VAC z MicroLogic 4.2 Vigi, 100 A, 4p 4d | C10B44V100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX100B w wersji 100 A z zabezpieczeniem zwarciowym 25 kA przy 415 VAC to wysokowydajne rozwiązanie dla instalacji przemysłowych i energetycznych. Wyposażony w moduł MicroLogic 4.2 Vigi zapewnia kompleksową ochronę zwarciową, przeciążeniową i różnicowoprądową (w zależności od konfiguracji). Cztero-biegunowa konstrukcja 4P 4D gwarantuje pełną izolację wszystkich biegunów podczas wyłączenia.

• Znamionowy prąd wyłączalny 25 kA: Wysoka zdolność zwarciowa chroni instalację przed skutkami zwarć – minimalizuje ryzyko uszkodzeń urządzeń i awarii sieci.
• Napięcie robocze 415 VAC: Przeznaczony do pracy w sieciach trójfazowych o napięciu do 415 V, zgodnych z europejskimi standardami przemysłowymi.
• Moduł MicroLogic 4.2 Vigi: Zaawansowana elektronika zapewnia selektywność zabezpieczeń, rejestrację zdarzeń i możliwość zdalnej diagnostyki – podnosi niezawodność i efektywność utrzymania ruchu.
• Prąd znamionowy 100 A: Przeznaczony do ochrony obwodów o maksymalnym obciążeniu do 100 A, z możliwością dostosowania charakterystyki wyłączania do wymagań aplikacji.
• Konstrukcja 4P 4D (4 bieguny, 4 dysze): Pełna izolacja wszystkich biegunów w stanie otwarcia, co eliminuje ryzyko zwarcia międzypolowego i zwiększa bezpieczeństwo personelu.

Zgodność z Normami

Wyłącznik ComPacT NSX100B spełnia wymagania normy PN-EN 60947-2 (Aparatura rozdzielcza i sterownicza niskiego napięcia – Wyłączniki) oraz posiada certyfikację CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury rozdzielczej w instalacjach przemysłowych.

Zastosowanie

Wyłącznik ComPacT NSX100B przeznaczony jest do ochrony i sterowania obwodami w instalacjach przemysłowych, energetycznych oraz w budynkach użyteczności publicznej. Jego kompaktowa budowa i zaawansowane funkcje zabezpieczające sprawiają, że znajduje szerokie zastosowanie w systemach rozdzielczych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia – selektywna współpraca z innymi aparatami zabezpieczającymi.
• Sterowanie i zabezpieczenie obwodów silnikowych o prądzie do 100 A – zabezpieczenie przed przeciążeniami i zwarciami.
• Zastosowanie w układach automatyki przemysłowej jako aparat główny zasilania szafy sterowniczej.
• Aparaty główne w instalacjach fotowoltaicznych i stacjach ładowania pojazdów elektrycznych o napięciu do 415 VAC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować na szynie TH35 (standard DIN) w pozycji pionowej, z zachowaniem wymaganych odstępów izolacyjnych. Połączenia elektryczne należy wykonać z użyciem odpowiednich przewodów o przekroju zgodnym z prądem znamionowym (100 A), z odpowiednim momentem dokręcania zacisków (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić test działania – sprawdzić poprawność wyłączenia pod obciążeniem i działanie wyzwalacza różnicowoprądowego (jeśli wyposażony).

FAQ

• Czy wyłącznik posiada wyzwalacz różnicowoprądowy? Tak – w standardzie wyposażony jest w moduł MicroLogic 4.2 Vigi, który może pełnić funkcję wyzwalacza różnicowoprądowego (w zależności od konfiguracji).
• Jaki jest zakres regulacji charakterystyki wyłączania? Charakterystyka wyłączania jest regulowana za pośrednictwem modułu MicroLogic 4.2, co pozwala dostosować ją do wymagań konkretnej aplikacji. Dokładne parametry regulacyjne znajdują się w dokumentacji producenta.
• Czy wyłącznik może być stosowany w instalacjach DC? Nie – przeznaczony jest wyłącznie do pracy w obwodach prądu przemiennego AC o napięciu do 415 V.
