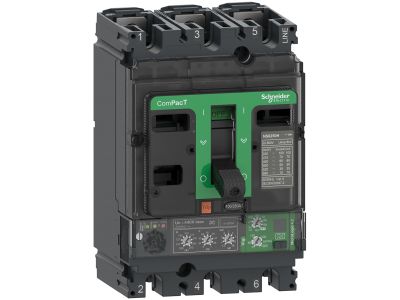

Wyłącznik ComPacT NSX100B, 25 kA, 415 VAC z MicroLogic 4.2 Vigi, 100 A, 3p 3d | C10B34V100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX100B w układzie 3-biegunowym z 3-rozwartymi biegunami (3p3d) to zaawansowane zabezpieczenie obwodów elektrycznych o prądzie znamionowym 100 A i zdolności wyłączalnej 25 kA przy 415 V AC. Wyposażony w wbudowany moduł **MicroLogic 4.2 Vigi** zapewnia selektywną ochronę przed zwarciem, przeciążeniem i zwarciem doziemnym, co gwarantuje ciągłość zasilania krytycznych obwodów.

• Prąd znamionowy 100 A: Zapewnia niezawodną ochronę obwodów o średnich i dużych obciążeniach, np. w rozdzielnicach przemysłowych lub budynkowych.
• Zdolność wyłączalna 25 kA przy 415 V AC: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami termicznymi i mechanicznymi w przypadku awarii.
• Układ 3p3d (3-biegunowy z 3-rozwartymi biegunami): Pełna ochrona wszystkich faz oraz neutralnego – idealny do sieci trójfazowych zasilających odbiorniki mocy.
• Moduł MicroLogic 4.2 Vigi: Wbudowana ochrona przed zwarciem doziemnym (Vigi) oraz możliwość konfiguracji charakterystyk zabezpieczeń (np. selektywność, opóźnienie zwarciowe) dla dostosowania do wymagań instalacji.
• Wysoka niezawodność i trwałość: Zapewnia długą żywotność eksploatacyjną dzięki odporności na łuk elektryczny i stabilnym parametrom działania w szerokim zakresie temperatur.

Zgodność z Normami

Wyłącznik spełnia wymagania normy **PN-EN 60947-2** oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej, zapewniając ochronę przed zwarciem, przeciążeniem i zwarciem doziemnym w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik ComPacT NSX100B z modułem MicroLogic 4.2 Vigi znajduje zastosowanie w rozdzielnicach przemysłowych, budynkowych i energetycznych, gdzie wymagana jest wysoka selektywność i niezawodność ochrony.

• Ochrona głównych obwodów zasilających w budynkach użyteczności publicznej i przemysłowych (np. hale produkcyjne, centra danych, szpitale).
• Selektywna ochrona obwodów odbiorczych w rozdzielnicach niskiego napięcia – zapobiega niepotrzebnym wyłączeniom całej instalacji w przypadku awarii.
• Zabezpieczenie obwodów zasilających maszyn i urządzeń o dużym poborze mocy (np. napędy, wentylatory, piece przemysłowe).
• Stosowanie w systemach wymagających monitoringu stanu zabezpieczeń i zdalnego sterowania (kompatybilny z systemami SCADA).

Wskazówki Montażowe

Montaż wyłącznika ComPacT NSX100B powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Wyłącznik należy zamontować na szynie TH-35 mm, zapewnić odpowiednie odstępy izolacyjne oraz podłączyć przewody zgodnie z oznaczeniami na aparacie (L1, L2, L3, N). Moment dokręcania zacisków należy dostosować do przekroju przewodów (szczegóły w dokumentacji producenta). Po montażu przeprowadzić próbę działania – wyzwolenie ręczne i testowe.

FAQ

• Czy moduł MicroLogic 4.2 Vigi zapewnia ochronę przed zwarciem doziemnym? Tak, moduł posiada funkcję **Vigi**, która wykrywa zwarcia doziemne i wyłącza obwód w sposób selektywny, minimalizując ryzyko porażenia prądem.
• Jakie jest maksymalne napięcie pracy wyłącznika? Znamionowe napięcie pracy wynosi **415 V AC** (dla układu trójfazowego).
• Czy wyłącznik można stosować w sieciach o częstotliwości 60 Hz? Tak, urządzenie jest kompatybilne z częstotliwościami 50 Hz i 60 Hz, co pozwala na jego stosowanie w instalacjach międzynarodowych.
