Wyłącznik ComPacT NSX NSX630S 100kA DC 4P 600A TMD | C63S4TM600D Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1546087

EAN

3606482003460

Kod Producenta

C63S4TM600D

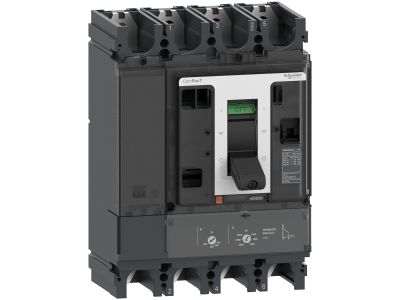

Wyłącznik ComPacT NSX NSX630S 100kA DC 4P 600A TMD

Informacja o Produkcie

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX630S to 4-biegunowe urządzenie zaprojektowane dla aplikacji prądu stałego o wysokiej zdolności wyłączania. Wyposażony w wyzwalacz termomagnetyczny TM-DC z regulowanymi parametrami zabezpieczeń, zapewnia precyzyjną ochronę obwodów przed przeciążeniami i zwarciami. Kompaktowe wymiary ułatwiają montaż w rozdzielnicach, a wysoka odporność na zwarcia (100kA) gwarantuje niezawodność nawet w wymagających warunkach przemysłowych.

4-biegunowa konstrukcja: Zapewnia pełną ochronę wszystkich faz obwodu DC, niezbędną w instalacjach fotowoltaicznych, elektrolizach czy magazynach energii.
Wyzwalacz TM-DC z regulacją: Pozwala dostosować parametry zabezpieczeń termicznego (przeciążeniowego) i magnetycznego ( zwarciowego) do wymagań konkretnej aplikacji.
Zdolność wyłączania 100kA przy 750VDC: Gwarantuje skuteczną ochronę obwodów DC nawet przy ekstremalnych zwarciach, zapobiegając uszkodzeniom urządzeń.
Napięcie robocze 750VDC: Przeznaczony do pracy w instalacjach o wysokim napięciu stałym, takich jak systemy magazynowania energii czy stacje ładowania pojazdów elektrycznych.
Kompaktowe wymiary 255x185x110mm: Umożliwia montaż w standardowych rozdzielnicach, oszczędzając cenne miejsce w szafach sterowniczych.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX630S spełnia wymagania normy EN/IEC 60947 dotyczącej aparatury łączeniowej niskiego napięcia. Posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Wyłącznik ComPacT NSX NSX630S znajduje zastosowanie w instalacjach wymagających niezawodnej ochrony obwodów prądu stałego przy wysokich napięciach i prądach.

Instalacje fotowoltaiczne – ochrona stringów i falowników.
Systemy magazynowania energii – zabezpieczenie akumulatorów i przetwornic.
Stacje ładowania pojazdów elektrycznych – ochrona obwodów wysokiej mocy.
Elektroliza i przemysł chemiczny – zabezpieczenie obwodów DC w warunkach wysokiego obciążenia.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie należy zamontować w pozycji pionowej, z zachowaniem odpowiednich odstępów montażowych (szczegóły w dokumentacji producenta). Połączenia elektryczne wykonać zgodnie z zalecanymi momentami dokręcania (dostępne w instrukcji). Po montażu przeprowadzić testy działania wyzwalacza (symulacja przeciążenia i zwarcia) oraz sprawdzić ciągłość obwodów. Regularne przeglądy stanu styków i parametrów wyzwalacza są zalecane dla utrzymania niezawodności ochrony.

FAQ

Jaka jest maksymalna zdolność wyłączania wyłącznika? Zdolność wyłączania (Icu) wynosi 100kA przy napięciu 750VDC, co czyni go odpowiednim do ochrony obwodów DC w instalacjach przemysłowych.
Czy wyzwalacz TM-DC jest regulowany? Tak, wyzwalacz termomagnetyczny TM-DC pozwala na regulację parametrów zabezpieczeń termicznego i magnetycznego, dostosowując je do konkretnych wymagań aplikacji.
Do jakich instalacji nadaje się ten wyłącznik? Przeznaczony jest przede wszystkim do instalacji prądu stałego o wysokim napięciu, takich jak systemy fotowoltaiczne, magazyny energii, stacje ładowania pojazdów elektrycznych czy elektroliza.
