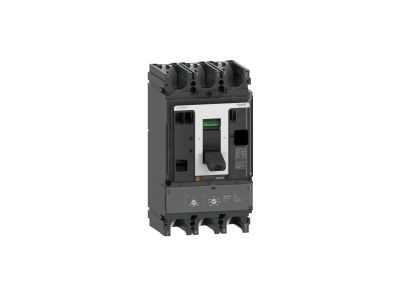

Wyłącznik ComPacT NSX NSX630S 100kA DC 3P 600A TMD | C63S3TM600D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX630S to trójbiegunowe urządzenie przeznaczone do instalacji prądu stałego, łączące kompaktową konstrukcję z wysoką zdolnością wyłączania. Zaprojektowany z myślą o optymalizacji przestrzeni w szafach rozdzielczych, oferuje niezawodną ochronę obwodów DC o napięciu do 750V. Wyposażony w wyzwalacz termomagnetyczny TM-DC o prądzie znamionowym 600A, zapewnia regulowane zabezpieczenie termiczne i magnetyczne.

• Zdolność wyłączania 100kA przy 750VDC: Gwarantuje skuteczną ochronę obwodów DC nawet w warunkach zwarcia, minimalizując ryzyko uszkodzenia instalacji.
• Wyzwalacz TM-DC 600A: Regulowane zabezpieczenie termiczne i magnetyczne – dostosowanie do specyficznych wymagań aplikacji prądu stałego.
• Trójbiegunowa konstrukcja: Umożliwia pełną ochronę trzech faz w instalacjach DC, zapewniając ciągłość zasilania krytycznych obwodów.
• Kompresowa konstrukcja: Zoptymalizowane wymiary (255x140x110 mm) pozwalają na oszczędność przestrzeni w szafach rozdzielczych bez utraty parametrów technicznych.
• Zgodność z normami EN/IEC 60947: Spełnia międzynarodowe standardy bezpieczeństwa i niezawodności dla aparatury łączeniowej.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX630S spełnia wymagania norm EN/IEC 60947-2 i związanych dyrektyw unijnych, posiadając deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi aparatury łączeniowej w instalacjach prądu stałego.

Zastosowanie

Wyłącznik ComPacT NSX NSX630S dedykowany jest do instalacji prądu stałego o wysokich wymaganiach dotyczących niezawodności i ochrony zwarciowej.

• Ochrona obwodów DC w instalacjach fotowoltaicznych i magazynów energii.
• Zabezpieczenie kabli i urządzeń w aplikacjach przemysłowych zasilanych prądem stałym.
• Stosowanie w szafach rozdzielczych elektrycznych jako element krytyczny dla ciągłości zasilania obwodów DC.
• Instalacje trakcyjne i zasilanie awaryjne (UPS) wymagające wysokiej zdolności wyłączania.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta. Urządzenie należy montować na szynie TH35 w szafie rozdzielczej, zapewniając odpowiednią wentylację i przestrzeń serwisową. Przed podłączeniem należy upewnić się, że instalacja jest odłączona od napięcia. Zaciski przyłączeniowe należy dokręcić z zalecanym momentem (szczegóły w dokumentacji). W przypadku pracy w instalacjach DC należy zwrócić szczególną uwagę na polaryzację podłączenia.

FAQ

• Czy wyłącznik nadaje się do instalacji AC? Wyłącznik ComPacT NSX NSX630S został zaprojektowany wyłącznie do instalacji prądu stałego (DC). Do aplikacji AC należy stosować dedykowane wyłączniki AC.
• Jakie jest maksymalne napięcie robocze? Maksymalne napięcie robocze wynosi 750V DC, zgodnie z parametrami podanymi w specyfikacji.
• Czy wyzwalacz TM-DC jest regulowany? Tak – wyzwalacz termomagnetyczny TM-DC oferuje regulowane zabezpieczenie termiczne i magnetyczne, umożliwiając dostosowanie parametrów do konkretnej aplikacji.
