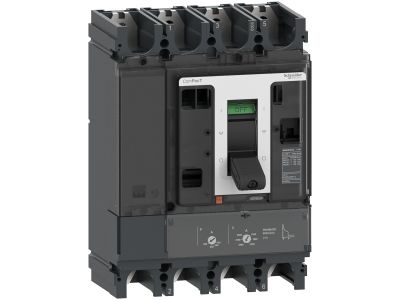

Wyłącznik ComPacT NSX NSX630F 36kA DC 4P 500A TMD | C63F4TM500D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX630F to wysokowydajny, 4-biegunowy aparat modułowy zaprojektowany do ochrony obwodów prądu stałego. Charakteryzuje się zdolnością zwarciową 36kA przy 750VDC i napięciem roboczym do 750VDC. Wyposażony w wyzwalacz termomagnetyczny TMD o regulowanym zakresie 500A, zapewnia precyzyjną ochronę przed przeciążeniem i zwarciem. Kompaktowe wymiary 255 mm x 185 mm x 110 mm (wys. x szer. x gł.) umożliwiają optymalne zagospodarowanie przestrzeni w rozdzielnicach.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę obwodów DC, obejmując wszystkie fazy i przewód neutralny.
• Zdolność zwarciowa 36kA przy 750VDC: Gwarantuje niezawodne odłączenie zwarć, chroniąc instalację i urządzenia przed uszkodzeniami.
• Wyzwalacz termomagnetyczny TMD 500A z regulacją: Pozwala na dostosowanie zabezpieczeń do konkretnych parametrów obwodu, zapewniając ochronę termiczną i magnetyczną.
• Napięcie robocze do 750VDC: Przeznaczony do aplikacji wymagających wysokiego napięcia stałego, takich jak instalacje fotowoltaiczne czy systemy magazynowania energii.
• Komponowana budowa: Umożliwia montaż w standardowych rozdzielnicach, oszczędzając miejsce i upraszczając konfigurację systemu.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX630F jest zgodny z międzynarodowymi normami EN/IEC 60947-2 dotyczącymi wyłączników niskonapięciowych. Posiada deklarację zgodności CE, potwierdzającą spełnienie rygorystycznych wymagań bezpieczeństwa i niezawodności.

Zastosowanie

Wyłącznik przeznaczony do ochrony obwodów prądu stałego w aplikacjach wymagających wysokiej niezawodności i precyzji zabezpieczeń.

• Ochrona instalacji fotowoltaicznych – zabezpieczenie paneli, falowników i obwodów pośrednich.
• Systemy magazynowania energii – ochrona akumulatorów i przekształtników.
• Przemysłowe sieci DC – zasilanie maszyn i napędów prądu stałego.
• Infrastruktura ładowania pojazdów elektrycznych – zabezpieczenie stacji ładowania i obwodów DC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Urządzenie należy montować w pozycji pionowej, z zachowaniem odpowiednich odstępów izolacyjnych. Przed instalacją należy upewnić się, że wszystkie parametry obwodu (napięcie, prąd znamionowy, zdolność zwarciowa) są zgodne z parametrami wyłącznika. Połączenia elektryczne powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, z użyciem przewodów o odpowiednim przekroju i momentu dokręcania zgodnego z dokumentacją producenta. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych i pomiarów rezystancji izolacji.

FAQ

• Czy wyłącznik jest kompatybilny z systemami AC? Nie – wyłącznik ComPacT NSX NSX630F jest zaprojektowany wyłącznie do ochrony obwodów prądu stałego (DC).
• Jakie są zalecane zakresy regulacji wyzwalacza TMD? Dokładne zakresy regulacji termicznej i magnetycznej nie zostały określone w danych produktu. Szczegółowe informacje znajdują się w dokumentacji technicznej urządzenia.
• Czy wyłącznik posiada funkcję samoczynnego resetu? Nie – po zadziałaniu wyzwalacza konieczna jest ręczna interwencja w celu ponownego załączenia obwodu.
