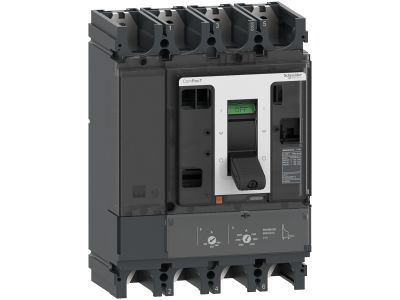

Wyłącznik ComPacT NSX NSX400S 100kA DC 4P 400A TMD | C40S4TM400D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX400S to 4-biegunowe urządzenie zoptymalizowane pod kątem oszczędności miejsca, zaprojektowane specjalnie do pracy w obwodach prądu stałego. Wysoka zdolność zwarciowa 100kA przy 750VDC oraz napięcie robocze do 750VDC czynią go niezawodnym zabezpieczeniem dla instalacji DC w energetyce, fotowoltaice i przemyśle. Wyposażony w wyzwalacz termomagnetyczny TM-DC o regulowanym zakresie 400A, gwarantuje precyzyjną ochronę przed przeciążeniem i zwarciem.

• 4-biegunowa konstrukcja: Zapewnia kompleksową ochronę wszystkich faz oraz neutralnego w instalacjach DC, eliminując potrzebę stosowania dodatkowych zabezpieczeń.
• Wysoka zdolność zwarciowa 100kA DC: Ochrona przed zwarciami o dużej energii, kluczowa w systemach fotowoltaicznych i bateryjnych.
• Napięcie robocze do 750VDC: Kompatybilny z nowoczesnymi instalacjami wysokonapięciowymi prądu stałego.
• Wyzwalacz TM-DC z regulowanymi parametrami: Możliwość dostosowania charakterystyki zabezpieczenia do wymagań konkretnej aplikacji – ochrona termiczna i magnetyczna w jednym module.
• Zoptymalizowana konstrukcja 255x185x110 mm: Kompaktowe wymiary ułatwiają montaż w szafach rozdzielczych i ogranicznikach przestrzeni.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych EN/IEC 60947, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i niezawodności w zakresie aparatury łączeniowej niskiego i wysokiego napięcia.

Zastosowanie

Wyłącznik ComPacT NSX NSX400S przeznaczony jest do ochrony obwodów prądu stałego w kluczowych aplikacjach przemysłowych i energetycznych.

• Systemy fotowoltaiczne – zabezpieczenie stringów i falowników przed zwarciami i przeciążeniami.
• Instalacje bateryjne (stacje ładowania, magazyny energii) – ochrona ogniw i przewodów.
• Przemysł – zasilanie urządzeń DC w halach produkcyjnych i zakładach przetwórczych.
• Energetyka – rozdzielnice DC w elektrowniach i stacjach transformatorowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Urządzenie należy montować w pozycji pionowej, w suchym i wentylowanym miejscu, z zachowaniem minimalnych odstępów montażowych. Przed podłączeniem należy upewnić się, że napięcie w instalacji zostało odłączone. Połączenia elektryczne należy wykonać z odpowiednim momentem dokręcania, zgodnie z dokumentacją producenta (dotyczy to również przewodów DC). Przewody powinny być odpowiednio dobrane do prądu znamionowego 400A i charakterystyki zwarciowej urządzenia.

FAQ

• Jakie są główne zalety wyłącznika NSX400S w porównaniu do standardowych wyłączników AC? Główną przewagą jest wysoka zdolność zwarciowa 100kA DC oraz specjalizacja w obwodach prądu stałego, co czyni go niezastąpionym w instalacjach fotowoltaicznych, bateryjnych i przemysłowych DC.
• Czy wyzwalacz TM-DC jest regulowany? Tak, wyzwalacz termomagnetyczny TM-DC posiada regulowane parametry ochrony termicznej i magnetycznej, co pozwala na dostosowanie charakterystyki działania do konkretnych wymagań aplikacji.
• Jaki jest maksymalny prąd zwarciowy, przy którym wyłącznik zapewni ochronę? Wyłącznik ComPacT NSX NSX400S posiada zdolność zwarciową 100kA przy napięciu 750VDC, co oznacza, że skutecznie odłączy obwód przy zwarciach o takiej energii.
