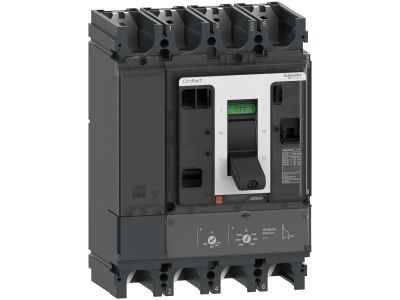

Wyłącznik ComPacT NSX NSX400S 100kA DC 4P 320A TMD | C40S4TM320D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX400S to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony obwodów prądu stałego DC. Zaprojektowany z myślą o maksymalnej efektywności przestrzennej, oferuje wysoką zdolność wyłączania 100kA przy napięciu 750V DC. Cztero-biegunowa konstrukcja (4P) oraz wyzwalacz termomagnetyczny TM-DC o prądzie znamionowym 320A zapewniają precyzyjną ochronę przed przeciążeniami i zwarciami w instalacjach DC.

• Zdolność wyłączania 100kA DC: Gwarantuje skuteczną ochronę obwodów w warunkach zwarciowych do 750V napięcia stałego, minimalizując ryzyko uszkodzeń instalacji.
• 4-biegunowa konstrukcja (4P): Zapewnia pełne odcięcie wszystkich faz obwodu DC, co jest wymagane w systemach zasilania awaryjnego i bateryjnych.
• Wyzwalacz TM-DC 320A: Termomagnetyczne zabezpieczenie z regulowanym progiem termicznym i magnetycznym, dostosowane do specyficznych wymagań instalacji DC.
• Optymalizacja przestrzenna: Kompaktowe wymiary 255 mm x 185 mm x 110 mm pozwalają na montaż w standardowych szafach rozdzielczych, oszczędzając cenną przestrzeń.
• Zgodność z normami EN/IEC 60947: Spełnia międzynarodowe wymagania dotyczące aparatury łączeniowej i zabezpieczającej w instalacjach niskiego napięcia.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX400S spełnia wymagania normy EN/IEC 60947 dotyczącej aparatury łączeniowej i sterującej niskiego napięcia. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa i niezawodności dla instalacji prądu stałego.

Zastosowanie

Wyłącznik ComPacT NSX NSX400S przeznaczony jest do stosowania w instalacjach prądu stałego, gdzie wymagane jest niezawodne i szybkie odłączanie obwodów w przypadku zwarcia lub przeciążenia. Znajduje zastosowanie w systemach zasilania awaryjnego, instalacjach bateryjnych, systemach fotowoltaicznych oraz przemysłowych instalacjach DC.

• Ochrona obwodów DC w systemach zasilania rezerwowego (UPS, baterie akumulatorów).
• Zabezpieczenie instalacji fotowoltaicznych o napięciu do 750V DC.
• Ochrona obwodów w przemysłowych instalacjach sterowania i automatyki.
• Zastosowanie w stacjach ładowania pojazdów elektrycznych (EV) zasilanych prądem stałym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy montować w suchym, dobrze wentylowanym miejscu, z dala od źródeł ciepła. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Wyłącznik należy zainstalować w pozycji pionowej, z zachowaniem wymiarów montażowych i odstępów izolacyjnych określonych w dokumentacji technicznej. Po montażu sprawdzić poprawność podłączenia przewodów i dokręcić śruby z wymaganym momentem siłowym.

FAQ

• Czy wyłącznik może być stosowany w instalacjach AC? Nie – wyłącznik ComPacT NSX NSX400S jest przeznaczony wyłącznie do ochrony obwodów prądu stałego DC do 750V.
• Jaki jest zakres regulacji wyzwalacza TM-DC? Dane o zakresie regulacji nie zostały określone w dostępnych informacjach. Szczegóły znajdują się w dokumentacji technicznej producenta.
• Czy urządzenie posiada certyfikat CE? Tak – wyłącznik spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE zgodnie z normą EN/IEC 60947.
