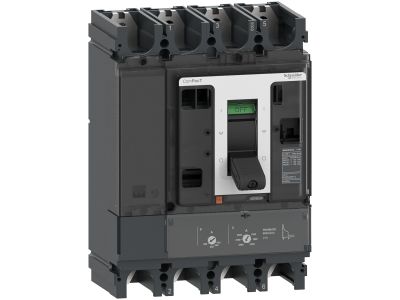

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1546032

EAN

3606481995117

Kod Producenta

C40F4TM400D

Wyłącznik ComPacT NSX NSX400F 36kA DC 4P 400A TMD

Informacja o Produkcie

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX400F to 4-biegunowe urządzenie zaprojektowane do ochrony obwodów prądu stałego (DC) w instalacjach przemysłowych, energetycznych i morskich. Wysoka zdolność zwarciowa 36kA przy 750VDC oraz napięcie robocze 750VDC czynią go optymalnym rozwiązaniem do zastosowań wymagających niezawodnej ochrony DC. Wbudowany wyzwalacz termomagnetyczny TM-DC oferuje regulowane zabezpieczenie termiczne i magnetyczne, dostosowane do indywidualnych potrzeb instalacji.

4-biegunowa konstrukcja: Umożliwia kompleksową ochronę wszystkich faz obwodu DC, zapewniając pełną izolację i bezpieczeństwo.
Wyłączalność zwarciowa 36kA: Zapewnia skuteczną ochronę przed zwarciami w instalacjach DC o napięciu do 750V.
Wyzwalacz TM-DC 400A: Regulowane zabezpieczenie termiczne i magnetyczne pozwala precyzyjnie dostosować parametry ochrony do wymagań aplikacji.
Zgodność z normami międzynarodowymi: Spełnia wymogi IEC 60947, CCC, EAC oraz specyfikacji morskich, gwarantując wysoki poziom bezpieczeństwa.
Zoptymalizowane wymiary (255 x 185 x 110 mm): Kompaktowa budowa pozwala na oszczędność miejsca w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX400F spełnia wymogi normy IEC 60947-2, a także posiada certyfikacje CCC i EAC. Zaprojektowany z myślą o zastosowaniach morskich, co potwierdza zgodność z odpowiednimi specyfikacjami branżowymi.

Zastosowanie

Wyłącznik ComPacT NSX NSX400F przeznaczony jest do ochrony obwodów prądu stałego w kluczowych aplikacjach przemysłowych, energetycznych oraz morskich, zapewniając niezawodną ochronę i bezpieczeństwo.

Instalacje fotowoltaiczne i magazyny energii – ochrona paneli i falowników DC.
Systemy zasilania awaryjnego (UPS) – zabezpieczenie akumulatorów i magistrali DC.
Stacje ładowania pojazdów elektrycznych – ochrona infrastruktury DC.
Przemysł morski i offshore – odporność na trudne warunki środowiskowe i wibracje.
Przemysł ciężki i energetyka – ochrona obwodów DC w elektrowniach i zakładach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien przeprowadzić wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Wyłącznik należy montować w pozycji pionowej, z zachowaniem odpowiednich odstępów montażowych. Po montażu należy przeprowadzić testy funkcjonalne, w tym sprawdzenie działania wyzwalacza TM-DC i zdolności wyłączania zwarciowego. Regularne przeglądy techniczne i konserwacja gwarantują długotrwałą i bezawaryjną pracę urządzenia.

FAQ

Czy wyłącznik może być stosowany w obwodach AC? Wyłącznik ComPacT NSX NSX400F jest przeznaczony wyłącznie do ochrony obwodów prądu stałego (DC). Do aplikacji AC należy wybrać odpowiednie urządzenia dedykowane dla prądu przemiennego.
Jakie akcesoria są dostępne do wyłącznika? Produkt występuje z wieloma opcjonalnymi funkcjami i akcesoriami, które można dopasować do indywidualnych potrzeb instalacji. Szczegółowe informacje znajdują się w dokumentacji technicznej.
Jaki jest zakres regulacji wyzwalacza TM-DC? Wyzwalacz TM-DC oferuje regulowane zabezpieczenie termiczne i magnetyczne, co pozwala na precyzyjne dostosowanie parametrów ochrony. Dokładne wartości regulacji nie zostały podane w danych produktu – należy je sprawdzić w dokumentacji technicznej.
