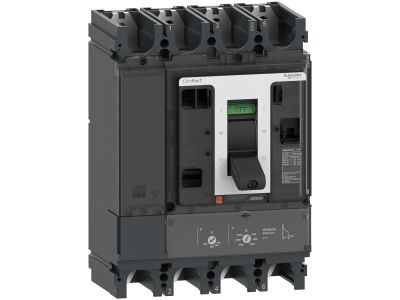

Wyłącznik ComPacT NSX NSX400F 36kA DC 4P 320A TMD | C40F4TM320D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX400F to 4-biegunowe urządzenie dedykowane do ochrony obwodów prądu stałego (DC) w instalacjach o wysokim napięciu roboczym do 750V DC. Wyposażony w wyzwalacz termomagnetyczny TM-DC o prądzie znamionowym 320A, zapewnia regulowane zabezpieczenie przed przeciążeniem i zwarciem. Wysoka zdolność wyłączania 36kA gwarantuje skuteczną ochronę nawet w najbardziej wymagających aplikacjach przemysłowych.

• 4-biegunowa budowa: Umożliwia pełne odłączenie neutralnego i trzech faz w obwodach DC, co ułatwia testowanie i serwisowanie instalacji.
• Wyzwalacz TM-DC 320A: Regulowane zabezpieczenie termiczne (przeciążeniowe) i magnetyczne (zwarciowe) – elastyczna konfiguracja pod wymagania aplikacji.
• Zdolność wyłączania 36kA przy 750V DC: Wysoka odporność na zwarcia chroni instalację przed uszkodzeniami spowodowanymi zwarciami.
• Zgodność z normami EN/IEC 60947: Spełnia międzynarodowe wymagania dotyczące bezpieczeństwa i niezawodności układów rozdzielczych.
• Optymalizacja przestrzeni: Kompaktowe wymiary (255 x 185 x 110 mm) ułatwiają montaż w rozdzielnicach o ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX400F spełnia wymagania norm EN/IEC 60947-2 i posiada certyfikację CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla urządzeń łączeniowych w instalacjach prądu stałego.

Zastosowanie

Wyłącznik ComPacT NSX NSX400F przeznaczony jest do ochrony obwodów prądu stałego w aplikacjach przemysłowych, fotowoltaicznych i magazynów energii, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Ochrona obwodów DC w instalacjach fotowoltaicznych (falowniki, akumulatory).
• Wyłączniki główne w układach magazynowania energii (ESS).
• Zabezpieczenie obwodów trakcyjnych prądu stałego (np. tramwaje, metro).
• Stacje ładowania pojazdów elektrycznych (DC fast charging).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie należy zamontować w pozycji pionowej na szynie DIN lub w obudowie rozdzielnicy, zachowując zalecane odstępy montażowe. Po podłączeniu przewodów należy przeprowadzić testy funkcjonalne, w tym sprawdzenie działania wyzwalacza TM-DC. Regularne przeglądy techniczne i kalibracja zabezpieczeń są niezbędne dla utrzymania parametrów ochronnych.

FAQ

• Czy wyłącznik ComPacT NSX NSX400F może być stosowany w obwodach AC? Nie – jest dedykowany wyłącznie do obwodów prądu stałego (DC) o napięciu do 750V.
• Jakie są zalecane odstępy montażowe? Dokładne odstępy nie zostały podane w danych produktu – należy stosować się do wytycznych producenta w dokumentacji technicznej.
• Czy wyzwalacz TM-DC jest regulowany? Tak – wyzwalacz TM-DC oferuje regulowane zabezpieczenie termiczne i magnetyczne, co pozwala na dostosowanie parametrów do konkretnej aplikacji.
