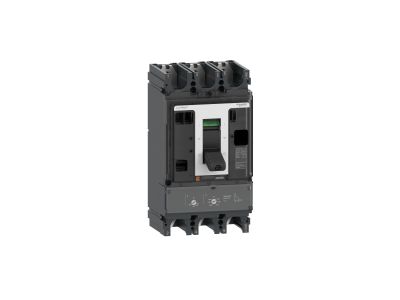

Wyłącznik ComPacT NSX NSX400F 36kA DC 3P 320A TMD | C40F3TM320D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX400F to 3-biegunowe rozwiązanie zaprojektowane do ochrony obwodów prądu stałego DC o napięciu do 750V. Wysoka zdolność wyłączania 36kA przy 750VDC gwarantuje skuteczną ochronę przed zwarciami, natomiast wyzwalacz termomagnetyczny TM-DC o prądzie znamionowym 320A zapewnia regulowane zabezpieczenie przed przeciążeniem i zwarciem. Kompaktowe wymiary 255 x 140 x 110 mm pozwalają na optymalizację przestrzeni w rozdzielnicach i szafach sterowniczych.

• 3-biegunowa konstrukcja: Umożliwia jednoczesną ochronę wszystkich faz w układach prądu stałego, zapewniając kompleksową ochronę instalacji.
• Wysoka zdolność wyłączania 36kA DC @ 750V: Skuteczne odłączanie zwarć w układach zasilania DC, kluczowe dla bezpieczeństwa i ciągłości pracy instalacji.
• Wyzwalacz termomagnetyczny TM-DC 320A: Regulowana charakterystyka zabezpieczenia termicznego i magnetycznego dostosowana do wymagań aplikacji DC.
• Kompatybilność z normami międzynarodowymi: Spełnia wymagania IEC 60947, CCC i EAC, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania.
• Komponenty modułowe: Możliwość rozbudowy o akcesoria i funkcje dodatkowe, zwiększająca elastyczność instalacji.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX400F spełnia międzynarodowe wymagania norm IEC 60947-2, CCC oraz EAC. Został zaprojektowany z myślą o zgodności z międzynarodowymi specyfikacjami morskimi, co potwierdza jego uniwersalność w różnych zastosowaniach przemysłowych.

Zastosowanie

Wyłącznik ten przeznaczony jest do ochrony obwodów prądu stałego w instalacjach przemysłowych, energetycznych oraz morskich, gdzie wymagana jest wysoka niezawodność i odporność na zwarcia.

• Ochrona obwodów zasilania awaryjnego (DC) w systemach fotowoltaicznych i magazynach energii.
• Zabezpieczenie instalacji trakcyjnych i przemysłowych zasilanych prądem stałym.
• Stosowanie w rozdzielnicach przemysłowych i szafach sterowniczych wymagających kompaktowych, ale wydajnych wyłączników.
• Zastosowania morskie – ochrona obwodów prądu stałego w okrętowych systemach energetycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik należy zamontować w pozycji pionowej, z zachowaniem odpowiednich odstępów montażowych w celu zapewnienia odpowiedniej wentylacji. Połączenia elektryczne należy wykonywać zgodnie z dokumentacją techniczną, z uwzględnieniem prawidłowego momentu dokręcania przewodów. Po montażu konieczne jest przeprowadzenie testów funkcjonalnych i pomiarów rezystancji izolacji.

FAQ

• Jakie jest maksymalne napięcie znamionowe wyłącznika? Maksymalne napięcie znamionowe wynosi 750VDC, co pozwala na stosowanie go w szerokim zakresie aplikacji prądu stałego.
• Czy wyłącznik posiada możliwość rozbudowy o dodatkowe funkcje? Tak – jest to rozwiązanie modułowe, które umożliwia rozbudowę o akcesoria i funkcje dodatkowe, zwiększając elastyczność instalacji.
• Jakie normy spełnia wyłącznik? Wyłącznik spełnia międzynarodowe normy IEC 60947-2, CCC oraz EAC, a także specyfikacje morskie, co potwierdza jego wysoką jakość i bezpieczeństwo.
