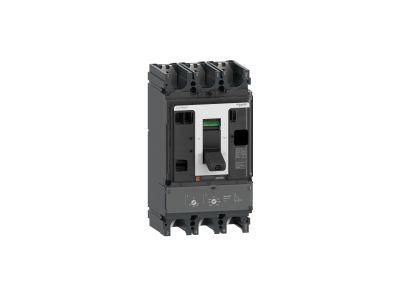

Wyłącznik ComPacT NSX NSX250S 100kA DC 3P 250A TMD | C40S3TM250D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX250S to 3-biegunowe urządzenie przeznaczone do ochrony instalacji prądu stałego przed zwarciami i przeciążeniami. Charakteryzuje się wysoką zdolnością wyłączania 100 kA przy napięciu 750 V DC oraz znamionowym prądem ciągłym 250 A. Zintegrowany wyzwalacz termomagnetyczny TM-DC zapewnia regulowane zabezpieczenie termiczne i magnetyczne, dostosowane do indywidualnych wymagań aplikacji.

• 3-biegunowa konstrukcja: Umożliwia jednoczesne odłączanie trzech faz prądu stałego, zapewniając kompleksową ochronę instalacji.
• Zdolność wyłączania 100 kA DC przy 750V: Gwarantuje skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń sprzętu i zagrożenie pożarowe.
• Wyzwalacz TM-DC 250A z regulacją: Oferuje elastyczne dostosowanie parametrów zabezpieczeń termicznego i magnetycznego do konkretnych warunków eksploatacyjnych.
• Zoptymalizowana konstrukcja przestrzenna: Kompaktowe wymiary 255 x 140 x 110 mm pozwalają na montaż w ograniczonych przestrzeniach szaf rozdzielczych.
• Zgodność z normami EN/IEC 60947: Zapewnia spełnienie międzynarodowych standardów bezpieczeństwa i niezawodności dla aparatury łączeniowej.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX250S spełnia wymagania normy EN/IEC 60947 dotyczącej łączników niskonapięciowych. Produkt posiada deklarację zgodności CE, potwierdzającą jego bezpieczeństwo użytkowania i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik ComPacT NSX NSX250S przeznaczony jest do ochrony instalacji prądu stałego w aplikacjach wymagających wysokiej niezawodności i odporności na zwarcia.

• Instalacje fotowoltaiczne i systemy magazynowania energii – ochrona stringów i falowników przed przeciążeniami.
• Stacje ładowania pojazdów elektrycznych – zabezpieczenie obwodów DC o wysokim prądzie.
• Przemysłowe układy zasilania DC – ochrona maszyn i urządzeń w energetyce, górnictwie czy transporcie szynowym.
• Systemy UPS i zasilania awaryjnego – zapewnienie ciągłości dostaw energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania DC. Urządzenie należy montować w pozycji pionowej, zapewniając odpowiednią wentylację otoczenia. Zaciski przewodów muszą być dokręcone z zalecanym momentem siły (sprawdź w dokumentacji technicznej). Po montażu przeprowadzić testy działania wyzwalacza, weryfikując poprawność ustawień zabezpieczeń.

FAQ

• Czy wyłącznik może być stosowany w instalacjach AC? Nie – urządzenie jest zaprojektowane wyłącznie do pracy w obwodach prądu stałego (DC) o napięciu do 750 V.
• Jaką wartość ma regulacja wyzwalacza TM-DC? Zakres regulacji zabezpieczenia termicznego i magnetycznego nie został podany w danych produktu – sprawdź dokumentację techniczną producenta.
• Jakie są zalecane odstępy montażowe? Minimalne odstępy montażowe nie zostały określone. Zapewnij odpowiednią wentylację i unikaj instalacji w bezpośrednim sąsiedztwie źródeł ciepła.
