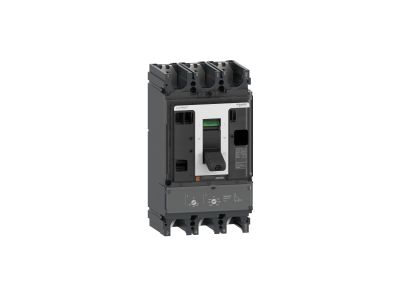

Wyłącznik ComPacT NSX NSX250F 36kA DC 3P 250A TMD | C40F3TM250D Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX250F to zaawansowany, 3-biegunowy modułowy wyłącznik przeznaczony do ochrony obwodów prądu stałego do 750V. Zaprojektowany z myślą o optymalizacji przestrzeni, charakteryzuje się wysoką zdolnością zwarciową 36kA, co gwarantuje skuteczną ochronę przed zwarciami. Wyposażony w wyzwalacz termomagnetyczny TM-DC o regulowanym zakresie 250A, zapewnia precyzyjne zabezpieczenie termiczne i magnetyczne. Kompaktowe wymiary (255 x 140 x 110 mm) pozwalają na montaż w szafach sterowniczych o ograniczonej przestrzeni.

• 3-biegunowa konstrukcja: Umożliwia kompleksową ochronę wszystkich faz w obwodzie prądu stałego.
• Wysoka zdolność zwarciowa 36kA: Zapewnia skuteczną ochronę przed zwarciami w instalacjach DC do 750V.
• Wyzwalacz termomagnetyczny TM-DC 250A: Regulowane zabezpieczenie termiczne (przeciążeniowe) i magnetyczne (zwarciowe) – dostosowanie do konkretnych wymagań instalacji.
• Kompaktowe wymiary 255 x 140 x 110 mm: Umożliwia montaż w miejscach o ograniczonej przestrzeni, takich jak szafy rozdzielcze.
• Zgodność z normami EN/IEC 60947: Potwierdzenie wysokiej jakości i bezpieczeństwa użytkowania.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX250F spełnia wymogi normy EN/IEC 60947-2, która określa wymagania dla wyłączników do zastosowań przemysłowych. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Wyłącznik ComPacT NSX NSX250F przeznaczony jest do ochrony obwodów prądu stałego w szerokim zakresie aplikacji przemysłowych i energetycznych.

• Ochrona obwodów fotowoltaicznych prądu stałego.
• Stacje ładowania pojazdów elektrycznych (DC).
• Szafy sterownicze w przemyśle motoryzacyjnym i maszynowym.
• Instalacje zasilające w systemach magazynowania energii.
• Ochrona obwodów zasilających w elektrowniach i zakładach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie należy zamontować w pozycji pionowej na szynie DIN lub płycie montażowej, zgodnie z wymiarami 255 x 140 x 110 mm. Połączenia elektryczne wykonać przewodami o odpowiednim przekroju, dokręcając śruby z zalecanym momentem (szczegółowe dane w dokumentacji producenta). Wyzwalacz TM-DC należy skonfigurować zgodnie z wymaganiami instalacji – regulacje wykonać za pomocą dostępnych pokręteł. Po montażu przeprowadzić testy działania i sprawdzić poprawność zadziałania zabezpieczeń.

FAQ

• Czy wyłącznik może być stosowany w obwodach AC? Nie – wyłącznik ComPacT NSX NSX250F jest przeznaczony wyłącznie do ochrony obwodów prądu stałego (DC).
• Jakie jest napięcie robocze wyłącznika? Napięcie robocze wynosi 750V DC – maksymalne napięcie, przy którym urządzenie może pracować.
• Czy wyzwalacz TM-DC jest regulowany? Tak – wyzwalacz termomagnetyczny TM-DC wyposażony jest w regulowane zabezpieczenie termiczne i magnetyczne, co pozwala na precyzyjne dostosowanie do konkretnych wymagań instalacji.
