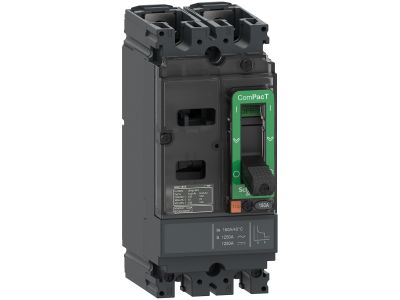

Wyłącznik, ComPacT NSX, NSX160F AC/DC, TM125D, 2P2D, 18kA | C16F2TM125 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX160F AC/DC w wersji 2-biegunowej (2P2D) to kompaktowe rozwiązanie o wysokiej zdolności wyłączania 18kA, przeznaczone do zabezpieczania obwodów prądu stałego i przemiennego. Wyposażony w wyzwalacz termomagnetyczny TM125D o prądzie znamionowym 125A, zapewnia skuteczną ochronę przed przeciążeniem i zwarciem. Wysoka niezawodność oraz zgodność z międzynarodowymi normami czynią go optymalnym wyborem dla standardowych i wymagających aplikacji przemysłowych.

• Wysoka zdolność wyłączania 18kA: Zapewnia niezawodną ochronę obwodów przed zwarciami, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Wyzwalacz termomagnetyczny TM125D 125A: Regulowane zabezpieczenie termiczne przed przeciążeniem i stałe zabezpieczenie magnetyczne – precyzyjna ochrona dostosowana do wymagań instalacji.
• Kompatybilność AC/DC: Uniwersalne zastosowanie dla obwodów prądu przemiennego i stałego, co zwiększa elastyczność w projektowaniu instalacji.
• 2-biegunowa wersja (2P2D): Skuteczne odłączanie dwóch biegunów w jednym urządzeniu, optymalizujące przestrzeń w szafach rozdzielczych.
• Kompaktowe wymiary (105 mm x 161 mm x 86 mm): Umożliwia montaż w ograniczonej przestrzeni, zachowując wysoką wydajność zabezpieczeń.

Zgodność z Normami

Wyłącznik spełnia wymagania normy międzynarodowej IEC 60947, posiada certyfikację CCC i EAC oraz spełnia specyfikacje morskie. Zgodność z tymi standardami gwarantuje wysoką jakość, niezawodność i bezpieczeństwo eksploatacji w różnych środowiskach przemysłowych.

Zastosowanie

Wyłącznik ComPacT NSX NSX160F AC/DC znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest wysoka niezawodność zabezpieczeń.

• Standardowe i wymagające aplikacje prądu stałego – zasilanie trakcji kolejowych, systemy solarne, baterie akumulatorów.
• Ochrona obwodów w rozdzielnicach przemysłowych i budynkowych – zabezpieczenie linii zasilających maszyny i urządzenia.
• Instalacje przemysłowe o podwyższonych wymaganiach – ochrona obwodów mocy w elektrowniach, zakładach chemicznych i stalowniach.
• Systemy zasilania awaryjnego i UPS – niezawodne odłączenie obwodu w przypadku awarii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w instalacji. Urządzenie należy zamontować na szynie DIN lub w dedykowanej obudowie, zgodnie z wymiarami (105 mm x 161 mm x 86 mm). Podłączenie przewodów należy wykonać zgodnie z oznaczeniami na wyłączniku, dbając o odpowiedni dobór przekroju i momentu dokręcania. Po montażu zaleca się przeprowadzenie testów funkcjonalnych w celu weryfikacji poprawności działania wyzwalacza termomagnetycznego.

FAQ

• Jakie jest napięcie robocze wyłącznika? Wyłącznik ComPacT NSX NSX160F działa przy napięciu roboczym do 690V AC 50/60Hz.
• Czy wyłącznik może być stosowany w obwodach prądu stałego? Tak, urządzenie jest kompatybilne zarówno z obwodami prądu przemiennego, jak i stałego.
• Jakie certyfikaty posiada wyłącznik? Produkt spełnia normę IEC 60947, posiada certyfikację CCC i EAC oraz spełnia specyfikacje morskie.
