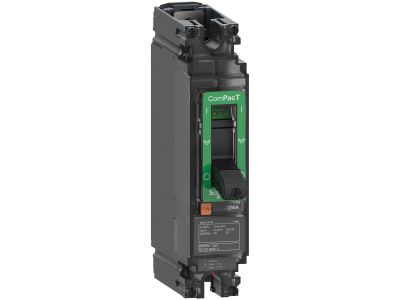

Wyłącznik, ComPacT NSX, NSX100F AC/DC, TM25D, 1P1D, 18kA | C10F1TM025 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX100F AC/DC w wersji 1-biegunowej (1P1D) z wyzwalaczem termomagnetycznym TM25D to zaawansowane rozwiązanie do ochrony obwodów prądu stałego i przemiennego. Zaprojektowany z myślą o optymalizacji przestrzeni, charakteryzuje się wysoką zdolnością wyłączania 18kA przy napięciu 240VAC. Wysoka niezawodność i kompaktowe wymiary 161x35x86 mm czynią go idealnym wyborem dla standardowych i wymagających aplikacji elektrycznych.

• Wysoka zdolność wyłączania 18kA: Zapewnia skuteczną ochronę przed zwarciami, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Wyzwalacz termomagnetyczny TM25D: Stałe zabezpieczenie przed przeciążeniami termicznymi i zwarciami magnetycznymi – szybka reakcja na awarie.
• 1-biegunowa konstrukcja 1P1D: Umożliwia precyzyjną ochronę pojedynczego obwodu, oszczędzając miejsce w szafie rozdzielczej.
• Zasilanie AC/DC: Uniwersalność zastosowania w instalacjach prądu stałego i przemiennego o napięciu do 277VAC/240VDC.
• Zgodność z normami międzynarodowymi: Spełnia wymagania EN/IEC 60947, CCC i EAC, co gwarantuje bezpieczeństwo i jakość.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX100F AC/DC spełnia wymagania norm międzynarodowych, w tym EN/IEC 60947, co potwierdza jego zgodność z rygorystycznymi standardami bezpieczeństwa i niezawodności. Produkt posiada również certyfikaty CCC i EAC, a także spełnia specyfikacje morskie.

Zastosowanie

Wyłącznik ComPacT NSX NSX100F AC/DC znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest niezawodna ochrona przed zwarciami i przeciążeniami.

• Ochrona obwodów prądu stałego w systemach zasilania rezerwowego i bateryjnego.
• Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach przemysłowych i komercyjnych.
• Wyposażenie szaf rozdzielczych w budynkach mieszkalnych i obiektach użyteczności publicznej.
• Stosowanie w instalacjach morskich i przemysłowych wymagających odporności na trudne warunki środowiskowe.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy instalować w pozycji pionowej, z zachowaniem odpowiednich odstępów izolacyjnych. Wszystkie połączenia muszą być dokręcone z wymaganym momentem obrotowym (szczegóły w dokumentacji technicznej). Przed uruchomieniem należy sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych. Regularna konserwacja polega na sprawdzaniu stanu styków i działania mechanizmu wyzwalającego.

FAQ

• Czy wyłącznik może być stosowany w instalacjach 240VDC? Tak, wyłącznik ComPacT NSX NSX100F AC/DC jest przeznaczony do pracy w obwodach prądu stałego o napięciu do 240VDC.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 18kA przy 240VAC 50/60Hz, co zapewnia skuteczną ochronę przed zwarciami.
• Czy wyłącznik posiada oznaczenie IP? Stopień ochrony IP nie został określony w danych produktu. Zaleca się stosowanie w suchych środowiskach wewnętrznych.
