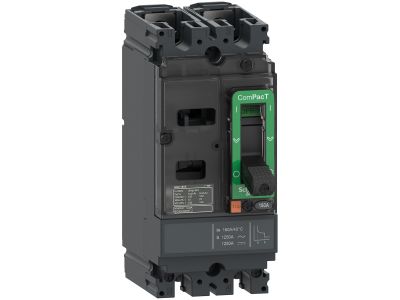

Wyłącznik, ComPacT NSX, NSX100F AC/DC, TM16D, 2P2D, 18kA | C10F2TM016 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX NSX100F AC/DC z wyzwalaczem termomagnetycznym TM16D to kompaktowe rozwiązanie 2-biegunowe, przeznaczone do standardowych i wymagających aplikacji prądu stałego. Charakteryzuje się wysoką zdolnością wyłączania 18kA przy 415VAC (50/60Hz) oraz napięciem roboczym do 690VAC. Optymalizuje przestrzeń w szafach rozdzielczych dzięki zwartej konstrukcji o wymiarach 161x70x86 mm.

• Wysoka zdolność wyłączania 18kA: Zapewnia skuteczną ochronę instalacji przed zwarciami, minimalizując ryzyko uszkodzeń urządzeń i zagrożenie pożarowe.
• Znamionowy prąd wyzwalacza TM16D 16A: Termomagnetyczne zabezpieczenie przeciwprzeciążeniowe chroni obwody przed nadmiernym prądem, zapewniając długotrwałą niezawodność pracy.
• Napięcie robocze do 690VAC: Uniwersalność zastosowania – od instalacji niskonapięciowych po systemy przemysłowe o podwyższonym napięciu.
• Kompatybilność z prądem stałym AC/DC: Elastyczność montażu w systemach zasilania zarówno prądem zmiennym, jak i stałym, bez konieczności modyfikacji układu.
• Kompaktowe wymiary 161x70x86 mm: Optymalizacja przestrzeni w szafach rozdzielczych, ułatwiająca projektowanie i modernizację instalacji elektrycznych.

Zgodność z Normami

Wyłącznik ComPacT NSX NSX100F spełnia wymagania norm EN/IEC 60947, co potwierdza jego zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności dla aparatury łączeniowej niskonapięciowej. Posiada także certyfikaty CCC i EAC oraz spełnia specyfikacje morskie.

Zastosowanie

Wyłącznik ComPacT NSX NSX100F znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami, zarówno w budownictwie, jak i przemyśle.

• Ochrona obwodów oświetleniowych i gniazd w instalacjach budynków mieszkalnych i komercyjnych.
• Zabezpieczenie linii zasilających urządzeń przemysłowych o średnim poborze mocy.
• Stosowanie w systemach zasilania awaryjnego (UPS) i generatorach prądu.
• Integracja w rozdzielnicach okrętowych i morskich, dzięki zgodności ze specyfikacjami morskimi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie należy zainstalować w szafie rozdzielczej, zapewniając odpowiednią wentylację i przestrzeń montażową. Przewody doprowadzające należy podłączyć zgodnie z schematem połączeń, zwracając uwagę na prawidłowe dokręcenie śrub mocujących. Po montażu należy przeprowadzić testy działania, weryfikując poprawność funkcjonowania wyzwalacza termomagnetycznego.

FAQ

• Czy wyłącznik nadaje się do pracy w systemach prądu stałego? Tak – wyłącznik ComPacT NSX NSX100F został zaprojektowany do współpracy zarówno z prądem zmiennym (AC), jak i stałym (DC), co czyni go uniwersalnym rozwiązaniem w różnych aplikacjach.
• Jaki jest zakres napięcia roboczego? Urządzenie pracuje przy napięciu do 690VAC, co pozwala na stosowanie w instalacjach niskonapięciowych oraz przemysłowych o podwyższonym napięciu.
• Jakie certyfikaty posiada wyłącznik? Spełnia normy EN/IEC 60947, posiada certyfikaty CCC, EAC oraz jest zgodny ze specyfikacjami morskimi, co potwierdza jego wysoką jakość i niezawodność.
