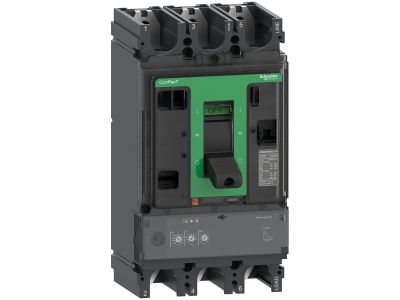

Wyłącznik ComPacT NSX, 400HB1, Mic2.3, 400A, 3P | C40V32D400 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 400HB1 to stacjonarny, 3-biegunowy aparat modułowy zaprojektowany do zabezpieczania i sterowania obwodami o wysokim prądzie znamionowym. Przeznaczony do pracy z napięciem roboczym do 690V AC, oferuje zdolność wyłączania 85 kA (rms) przy 500V AC i 75 kA (rms) przy 690V AC. Wbudowany elektroniczny wyzwalacz MicroLogic 2.3 o prądzie znamionowym 400A zapewnia precyzyjne zabezpieczenia: regulowane zabezpieczenie długotrwałe, krótkotrwałe oraz natychmiastowe, dostosowane do indywidualnych wymagań instalacji.

• Zdolność wyłączania 85 kA (500V AC) / 75 kA (690V AC): Zapewnia ochronę obwodów o wysokim prądzie zwarciowym, minimalizując ryzyko uszkodzeń instalacji i zagrożenie pożarowe.
• Wyzwalacz MicroLogic 2.3, 400A: Elektroniczna regulacja zabezpieczeń – dostosowanie parametrów ochrony do charakterystyki chronionego obwodu, zwiększając niezawodność działania.
• 3-biegunowa konstrukcja: Zapewnia kompleksowe zabezpieczenie wszystkich faz układu zasilania, zapobiegając niesymetrycznym zwarciom.
• Napięcie robocze do 690V AC: Uniwersalność zastosowania w przemysłowych i energetycznych instalacjach niskiego napięcia.
• Wymiary 140x255x110 mm: Kompaktowa budowa umożliwiająca montaż w szafach rozdzielczych o ograniczonej przestrzeni.

Zgodność z Normami

Wyłącznik ComPacT NSX 400HB1 spełnia wymagania norm międzynarodowych IEC 60947, posiada certyfikację CCC i EAC oraz spełnia specyfikacje morskie. Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Wyłącznik ComPacT NSX 400HB1 przeznaczony jest do stosowania w różnorodnych instalacjach przemysłowych, energetycznych i budowlanych, gdzie wymagana jest wysoka niezawodność zabezpieczeń i elastyczność regulacji parametrów.

• Zabezpieczanie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Ochrona obwodów odbiorczych o wysokim prądzie znamionowym (np. silniki, piece, kompresory).
• Stosowanie w instalacjach wymagających zgodności z normami morskimi (np. jednostki pływające, offshore).
• Wymagające aplikacje energetyczne, gdzie kluczowa jest precyzja regulacji zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie należy zamontować w pozycji pionowej na szynie DIN lub w odpowiedniej obudowie, z zachowaniem wymaganych odstępów izolacyjnych. Przyłącza przewodów wykonać zgodnie z dokumentacją techniczną, z zachowaniem odpowiedniego momentu dokręcania. Parametry wyzwalacza MicroLogic 2.3 należy dostosować do charakterystyki chronionego obwodu, korzystając z dokumentacji producenta.

FAQ

• Czy wyłącznik posiada zabezpieczenie zwarciowe? Tak – wbudowany wyzwalacz MicroLogic 2.3 oferuje regulowane zabezpieczenie natychmiastowe (I), krótkotrwałe (I²t) oraz długotrwałe (Ir), dostosowane do wymagań instalacji.
• Jaka jest maksymalna zdolność wyłączania? Zdolność wyłączania wynosi 85 kA (rms) przy 500V AC i 75 kA (rms) przy 690V AC, co zapewnia skuteczną ochronę w instalacjach przemysłowych.
• Czy wyłącznik jest kompatybilny z systemem EcoStruxure Power? Tak – stanowi jeden z elementów architektury zasilania EcoStruxure Power, umożliwiając integrację z systemami zarządzania energią i monitorowania stanu instalacji.
