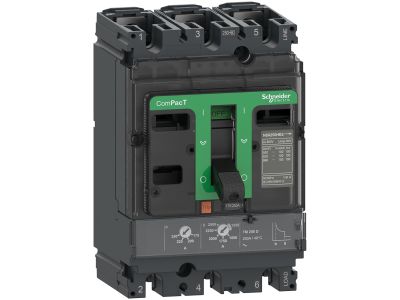

Wyłącznik ComPacT NSX, 250R, TM200D 3P, 200kA | C25R3TM200 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX w wersji 250R z zabudowanym wyzwalaczem termomagnetycznym TM200D to zaawansowane zabezpieczenie linii elektrycznych w instalacjach przemysłowych. Trójbiegunowa konstrukcja zapewnia kompleksową ochronę przed zwarciami (zdolność wyłączania 200kA) oraz przeciążeniami, co gwarantuje bezpieczeństwo urządzeń i całej instalacji. Kompaktowa budowa ułatwia montaż w szafach rozdzielczych i obudowach modułowych.

• 3-biegunowa budowa (3P): Pełna ochrona wszystkich faz instalacji, eliminuje ryzyko asymetrii obciążenia i uszkodzeń spowodowanych zwarciami międzyfazowymi.
• Zabudowany wyzwalacz termomagnetyczny TM200D: Automatyczne odłączanie zasilania w przypadku przeciążeń (wyzwalanie termiczne) i zwarć (wyzwalanie magnetyczne), zapewniające szybką reakcję na awarie.
• Zdolność wyłączania 200kA: Wysoka odporność na prądy zwarciowe – chroni instalację nawet przy ekstremalnych przeciążeniach, zapobiegając uszkodzeniom kabli i urządzeń.
• Klasa prądowa 250R: Prąd znamionowy 250A – odpowiedni do zabezpieczenia linii o średnich i dużych obciążeniach, typowych w zakładach przemysłowych, halach produkcyjnych i rozdzielniach głównych.
• Kompaktowe wymiary: Umożliwiają montaż w standardowych szafach rozdzielczych i obudowach modułowych, oszczędzając miejsce w instalacji.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania normy IEC 60947-2 oraz europejskiej dyrektywy niskonapięciowej LVD 2014/35/UE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w instalacjach przemysłowych.

Zastosowanie

Wyłącznik ComPacT NSX 250R dedykowany jest do ochrony linii zasilających w instalacjach wymagających wysokiej niezawodności i odporności na zwarcia. Stosowany w kluczowych punktach sieci, gdzie konieczna jest szybka reakcja na awarie.

• Zabezpieczenie głównych obwodów zasilających w zakładach przemysłowych i halach produkcyjnych.
• Ochrona linii kablowych w rozdzielniach głównych i podrozdzielniach.
• Stosowany w instalacjach energetycznych budynków użyteczności publicznej i komercyjnych.
• Zapewnienie bezpieczeństwa pracy maszyn i urządzeń w środowiskach przemysłowych o podwyższonym ryzyku zwarć.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i instrukcjami producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wyłącznik montować w pozycji pionowej, zapewniając odpowiednią wentylację i swobodny dostęp do dźwigni sterującej. Przewody przyłączeniowe należy dokręcić z zalecanym momentem (szczegóły w dokumentacji technicznej). Po montażu przeprowadzić testy działania, weryfikując poprawność zwarcia i otwarcia obwodów.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Wyłącznik posiada zdolność wyłączania 200kA, co oznacza, że może bezpiecznie przerwać prąd zwarciowy o takiej wartości.
• Czy wyłącznik posiada wyzwalacz termomagnetyczny? Tak – wyposażony w wyzwalacz TM200D, który reaguje na przeciążenia (termicznie) i zwarcia (magnetycznie).
• Do jakiej klasy prądowej należy ten model? Wyłącznik posiada klasę prądową 250R, co oznacza prąd znamionowy 250A.
