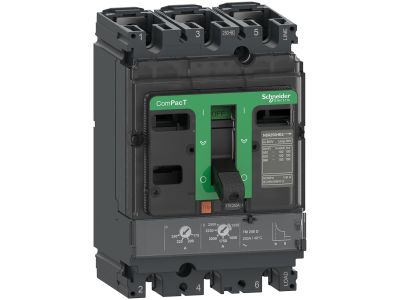

Wyłącznik ComPacT NSX, 250R, TM160D 3P, 200kA | C25R3TM160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik powietrzny ComPacT NSX 250R to wysokowydajny aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed zwarciami i przeciążeniami. Wyposażony w wyzwalacz termomagnetyczny TM160D, zapewnia szybką reakcję na zakłócenia prądowe. Trójbiegunowa konstrukcja (3P) gwarantuje skuteczną ochronę wszystkich faz obwodu. Zdolność łączeniowa 200kA czyni go niezawodnym rozwiązaniem w instalacjach o dużym obciążeniu.

• Prąd znamionowy 250A: Przeznaczony do ochrony obwodów o średnich i dużych mocach, zapewnia ciągłość zasilania dla kluczowych odbiorników.
• Wyzwalacz TM160D: Termomagnetyczny układ zabezpieczeń reagujący na przeciążenia i zwarcia, gwarantujący szybkie wyłączenie chronionego obwodu.
• Trójbiegunowa budowa (3P): Skuteczna ochrona wszystkich trzech faz obwodu, minimalizuje ryzyko asymetrii napięciowej w instalacjach trójfazowych.
• Zdolność wyłączania 200kA: Wysoka odporność na zwarcia, zapewnia bezpieczeństwo instalacji nawet w warunkach ekstremalnych zakłóceń.
• Wysoka trwałość łączeniowa: Projektowany do częstego załączania i wyłączania, co czyni go odpowiednim dla instalacji przemysłowych.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania norm europejskich dotyczących aparatury rozdzielczej i sterowniczej (m.in. IEC 60947-2, EN 60947-2). Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach przemysłowych.

Zastosowanie

Wyłącznik powietrzny ComPacT NSX 250R znajduje szerokie zastosowanie w instalacjach wymagających wysokiej niezawodności i odporności na zakłócenia.

• Ochrona głównych obwodów zasilających w budynkach przemysłowych i komercyjnych.
• Zabezpieczenie rozdzielnic zasilających maszyny i urządzenia o dużym poborze prądu.
• Stosowanie w układach napędowych, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.
• Instalacje elektroenergetyczne o podwyższonej mocy, w tym w energetyce i transporcie.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować na szynie DIN lub w dedykowanej obudowie rozdzielnicy, zachowując odpowiednie odstępy izolacyjne. Należy upewnić się, że parametry znamionowe instalacji są zgodne z charakterystykami wyłącznika (prąd znamionowy, zdolność wyłączania). Przed uruchomieniem należy przeprowadzić test funkcjonalny układu zabezpieczeń.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika? Zdolność wyłączania wynosi 200kA, co oznacza, że wyłącznik może bezpiecznie przerwać prądy zwarciowe do 200kA.
• Czy wyłącznik posiada wyzwalacz termiczny? Tak, wyposażony jest w wyzwalacz termomagnetyczny TM160D reagujący na przeciążenia i zwarcia.
• Do jakich instalacji nadaje się ten wyłącznik? Przeznaczony jest głównie do instalacji przemysłowych, komercyjnych i energetycznych wymagających wysokiej niezawodności i odporności na zakłócenia.
