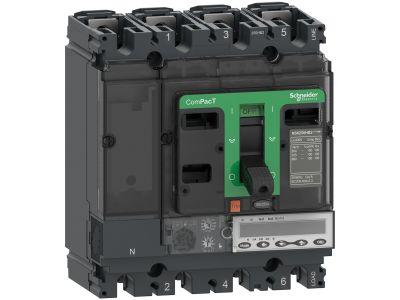

Wyłącznik ComPacT NSX, 250R, Mic5.2E 160A 4P, 200kA | C25R45E160 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 250R w wersji 4-biegunowej z znamionowym prądem 160A to zaawansowane urządzenie z serii Mic5.2E, przeznaczone do ochrony instalacji elektrycznych o wysokim obciążeniu prądowym. Charakteryzuje się zdolnością łączeniową 200kA, co czyni go niezawodnym rozwiązaniem w systemach rozdzielczych wymagających najwyższej odporności na zwarcia.

• 4-biegunowa konstrukcja: Zapewnia ochronę kompletnego obwodu trójfazowego z neutralnym, co jest niezbędne w instalacjach przemysłowych i budynkach wielkopowierzchniowych.
• Prąd znamionowy 160A: Odpowiedni dla średnich i dużych obwodów zasilających, gwarantujący stabilną pracę przy długotrwałym obciążeniu.
• Zdolność łączeniowa 200kA: Wysoka odporność na zwarcia minimalizuje ryzyko uszkodzeń instalacji i podłączonych urządzeń w przypadku awarii sieci.
• Seria Mic5.2E: Nowoczesna technologia wyzwalaczy elektronicznych zapewnia precyzyjną ochronę przed przeciążeniami i zwarciami, z możliwością konfigurowania charakterystyk.
• Model 250R: Przystosowany do montażu na szynie DIN lub bezpośrednio w rozdzielnicy, z możliwością rozbudowy o dodatkowe akcesoria.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych IEC 60947-2 oraz europejskich dyrektyw dotyczących bezpieczeństwa urządzeń elektrycznych. Posiada oznakowanie CE i jest zgodny z certyfikatem IECEx dla zastosowań w strefach zagrożonych wybuchem (o ile dotyczy wariantu Ex).

Zastosowanie

Wyłącznik ComPacT NSX 250R przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w rozdzielnicach niskiego napięcia, zarówno w instalacjach przemysłowych, jak i obiektach użyteczności publicznej.

• Ochrona głównych obwodów zasilających w budynkach wielkopowierzchniowych, takich jak biurowce, centra handlowe czy szpitale.
• Stosowanie w rozdzielnicach przemysłowych jako główny wyłącznik zwarciowy dla maszyn i urządzeń o wysokim poborze mocy.
• Zastosowanie w systemach energetycznych wymagających wysokiej niezawodności, np. w elektrowniach, stacjach transformatorowych lub systemach zasilania awaryjnego.
• Wykorzystanie w obwodach zasilających silniki elektryczne o dużych mocach, gdzie wymagana jest ochrona przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji elektrycznych. Urządzenie należy montować na szynie DIN 35mm lub w dedykowanym gnieździe rozdzielnicy, zgodnie z dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie upewnić się, że instalacja jest odłączona od napięcia. Należy dobrać odpowiednie przekroje przewodów zasilających i odbiorczych, zgodnie z normami PN-IEC 60364-5-52. Po montażu przeprowadzić testy działania wyłącznika pod obciążeniem, weryfikując poprawność współpracy z układem zasilania.

FAQ

• Czy wyłącznik ComPacT NSX 250R można stosować w instalacjach z silnikami? Tak, dzięki wysokiej zdolności łączeniowej 200kA oraz wyzwalaczowi elektronicznemu Mic5.2E, doskonale chroni obwody zasilające silniki elektryczne przed zwarciami i przeciążeniami.
• Jaki jest zakres regulacji wyzwalacza Mic5.2E? Charakterystyka wyzwalacza elektronicznego pozwala na precyzyjne dostosowanie parametrów ochrony (np. prąd zwarciowy, czas reakcji) do wymagań konkretnej instalacji. Dokładne wartości znajdują się w dokumentacji technicznej producenta.
• Czy wyłącznik posiada funkcję zdalnego sterowania? Tak, seria Mic5.2E umożliwia rozbudowę o moduły zdalnego sterowania i monitoringu, co pozwala na integrację z systemami automatyki budynkowej lub przemysłowej.
