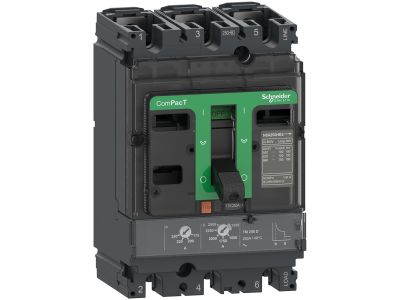

Wyłącznik ComPacT NSX, 250HB2, TM250D 3P, 100kA | C25W3TM250 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 250HB2 TM250D w wersji 3-biegunowej (3P) o znamionowym prądzie 250A i zdolności zwarciowej 100kA to wysokowydajny aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Wyposażony w wyzwalacz termomagnetyczny z regulacją nastaw, zapewnia precyzyjną i niezawodną ochronę sieci niskiego napięcia. Konstrukcja kompaktowa pozwala na montaż w szafach rozdzielczych oraz tablicach sterowniczych.

• Znamionowy prąd 250A: Idealny do zabezpieczania rozdzielnic o średnim i dużym obciążeniu, np. w budynkach przemysłowych, zakładach produkcyjnych lub dużych budynkach użyteczności publicznej.
• 3-biegunowa konstrukcja (3P): Chroni wszystkie trzy fazy obwodu jednocześnie, zapewniając pełną ochronę przed zwarciami międzyfazowymi.
• Zdolność zwarciowa 100kA: Wysoka odporność na prądy zwarciowe minimalizuje ryzyko uszkodzeń instalacji i urządzeń w przypadku awarii sieci.
• Wyzwalacz termomagnetyczny z regulacją nastaw: Pozwala dostosować parametry wyłącznika do wymagań konkretnej instalacji, zwiększając elastyczność i precyzję ochrony.
• Kompatybilność z osprzętem modułowym: Możliwość montażu z innymi aparatami modułowymi w szynach DIN, ułatwiająca budowę rozbudowanych układów zabezpieczeń.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania norm europejskich i międzynarodowych, w tym normy IEC 60947-2 oraz EN 60947-2. Został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury łączeniowej w instalacjach niskiego napięcia. Posiada oznaczenie CE oraz deklarację zgodności.

Zastosowanie

Wyłącznik ComPacT NSX 250HB2 TM250D 3P 100kA przeznaczony jest do ochrony linii zasilających, rozdzielnic, maszyn przemysłowych oraz innych instalacji wymagających wysokiej niezawodności i odporności na zwarcia.

• Ochrona głównych obwodów zasilających w budynkach przemysłowych i zakładach produkcyjnych.
• Zabezpieczanie linii kablowych o dużym obciążeniu prądowym.
• Stosowanie w układach sterowania i automatyki przemysłowej jako element zabezpieczający.
• Montaż w szafach rozdzielczych i tablicach sterowniczych w obiektach użyteczności publicznej i komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie występuje napięcie na zaciskach. Wyłącznik montować w pozycji pionowej na szynie DIN, dbając o odpowiednie zaciski przewodów (zgodnie z wymaganiami producenta). Po montażu konieczne jest przeprowadzenie testów działania, w tym próby wyzwolenia termicznego i zwarciowego. Regularne przeglądy stanu technicznego i konserwacja wydłużają żywotność aparatu.

FAQ

• Jaki jest zakres regulacji wyzwalacza termomagnetycznego? Dokładne parametry regulacji nie zostały podane w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną wyłącznika lub kontakt z producentem w celu uzyskania szczegółowych informacji.
• Czy wyłącznik posiada możliwość zdalnego sterowania? Informacja o wyposażeniu dodatkowym (np. wyzwalacze zdalne) nie została podana w danych wejściowych. Sprawdź dokumentację produktu lub kartę katalogową.
• Jakie są zalecane przekroje przewodów do podłączenia? Dobór przekroju przewodów powinien być zgodny z normami i wymaganiami instalacji. Zaleca się stosowanie przewodów o odpowiedniej obciążalności prądowej, dostosowanej do znamionowego prądu wyłącznika (250A).
