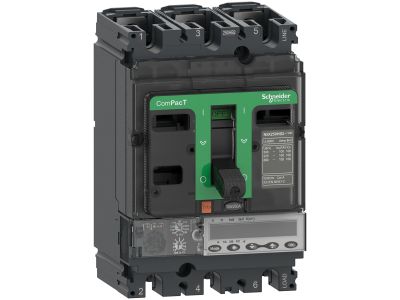

Wyłącznik ComPacT NSX, 250HB2, Mic5.2E 250A, 3P, 100kA | C25W35E250 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik kompaktowy ComPacT NSX o oznaczeniu 250HB2 z modułem Mic5.2E to zaawansowane zabezpieczenie instalacji elektrycznych niskiego napięcia. Przeznaczony do montażu w obudowach rozdzielnic przemysłowych i komercyjnych, zapewnia niezawodną ochronę przed zwarciami i przeciążeniami. Charakteryzuje się trójbiegunową budową i zdolnością łączeniową 250A oraz wyłączalnością zwarciową 100kA.

• Prąd znamionowy 250A: Zapewnia efektywną ochronę obwodów o wysokim poborze mocy, np. w instalacjach przemysłowych, maszynach czy budynkach komercyjnych.
• Wyłączalność zwarciowa 100kA: Wysoka zdolność zwarciowa gwarantuje pewne przerwanie obwodu nawet przy ekstremalnych prądach zwarciowych, minimalizując ryzyko uszkodzeń instalacji.
• Trójbiegunowa konstrukcja (3P): Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz, co jest kluczowe w układach trójfazowych.
• Moduł Mic5.2E: Zaawansowana elektronika zapewnia precyzyjne nastawy charakterystyki wyłączania (charakterystyka C lub D w zależności od konfiguracji), dostosowane do specyficznych wymagań instalacji.
• Konstrukcja kompaktowa: Zajmuje niewiele miejsca w rozdzielnicy, co ułatwia projektowanie i modernizację instalacji elektrycznych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm międzynarodowych i europejskich dotyczących aparatury łączeniowej, w tym normy IEC 60947-2 i EN 60947-2. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik ComPacT NSX 250HB2 z modułem Mic5.2E przeznaczony jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, komercyjnych i budynkach użyteczności publicznej.

• Ochrona głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkach biurowych.
• Zabezpieczenie obwodów maszyn i urządzeń o wysokim poborze mocy (np. silniki, napędy).
• Stosowanie w instalacjach, gdzie wymagana jest wysoka niezawodność i precyzyjne nastawy ochrony.
• Modernizacja i wymiana starych wyłączników kompaktowych w istniejących rozdzielnicach.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik należy montować w dedykowanej obudowie rozdzielnicy, zapewniając odpowiednią wentylację i przestrzeń dla kabli przyłączeniowych. Podczas montażu zwrócić szczególną uwagę na prawidłowe dokręcenie śrub zaciskowych zgodnie z wymaganym momentem dokręcania (szczegółowe dane w dokumentacji producenta). Po zakończeniu montażu przeprowadzić testy działania i nastaw parametrów ochrony zgodnie z projektem instalacji.

FAQ

• Jakie są dostępne charakterystyki wyłączania modułu Mic5.2E? Moduł Mic5.2E oferuje charakterystyki typu C (do 10xIn) i D (do 20xIn), co pozwala dostosować ochronę do specyficznych wymagań instalacji.
• Czy wyłącznik może być stosowany w instalacjach zasilanych napięciem 400V? Tak, wyłącznik jest przeznaczony do stosowania w instalacjach trójfazowych 400V (pomiędzyfazowych).
• Jaka jest żywotność mechaniczna wyłącznika? Żywotność mechaniczna wyłącznika wynosi minimum 10 000 cykli łączeniowych przy normalnym obciążeniu.
