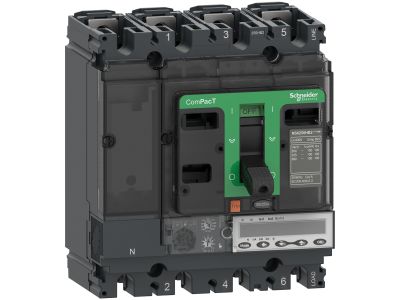

Wyłącznik ComPacT NSX, 250HB2, 100kA/690VAC, 4 biegunowy, MicroLogic 5.2E 100A | C10W45E100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 250HB2 w wersji 4-biegunowej z zabezpieczeniem MicroLogic 5.2E 100A to zaawansowane urządzenie ochronne do instalacji przemysłowych. Zaprojektowany do pracy przy napięciu do 690VAC i zdolności zwarciowej 100kA, zapewnia kompleksową ochronę przeciwzwarciową i przeciążeniową dla obwodów czterofazowych. Wbudowana elektronika pomiarowa MicroLogic 5.2E umożliwia precyzyjną regulację parametrów zabezpieczeń.

• 4 bieguny: Zabezpieczenie wszystkich przewodów fazowych i neutralnego w sieciach TN-S, TN-C-S oraz IT, zapewniając pełną ochronę obwodu.
• Zabezpieczenie MicroLogic 5.2E 100A: Elektroniczna regulacja charakterystyki zwarciowej i przeciążeniowej, umożliwiająca dostosowanie do wymagań konkretnej instalacji.
• 100kA zdolności zwarciowej przy 690VAC: Wysoka odporność na zwarcia, chroniąca instalację przed uszkodzeniami mechanicznymi i termicznymi.
• Napięcie pracy do 690VAC: Kompatybilny z sieciami niskiego i średniego napięcia, elastyczny w zastosowaniach przemysłowych.
• Modułowa budowa: Łatwa integracja z szafami rozdzielczymi dzięki kompaktowym wymiarom i standardowym mocowaniom.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich i międzynarodowych dla aparatury łączeniowej, w tym PN-EN 60947-2, PN-EN 60898 oraz IEC 60947-2. Posiada certyfikację CE i jest zgodny z dyrektywami niskonapięciowymi UE.

Zastosowanie

ComPacT NSX 250HB2 przeznaczony jest do ochrony i sterowania obwodami elektrycznymi w instalacjach przemysłowych, komercyjnych i infrastrukturalnych.

• Zasilanie i ochrona rozdzielnic głównych oraz podrozdzielnic w budynkach użyteczności publicznej i przemysłowych.
• Ochrona silników elektrycznych i innych odbiorników o wysokim prądzie rozruchowym.
• Stosowanie w systemach awaryjnego zasilania (np. agregaty prądotwórcze).
• Instalacje wymagające czterobiegunowego odłączania neutralnego (np. sieci IT).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zapewniając odpowiednią wentylację i przestrzeń serwisową. Przed uruchomieniem należy przeprowadzić testy funkcjonalne zabezpieczeń zgodnie z parametrami ustawionymi w MicroLogic 5.2E. Regularne przeglądy i konserwacja gwarantują niezawodność działania.

FAQ

• Czy wyłącznik wymaga dodatkowego zasilania pomocniczego? Tak, MicroLogic 5.2E wymaga zasilania pomocniczego 24V DC lub 110-250V AC (zależnie od konfiguracji) do działania elektroniki pomiarowej.
• Jakie są dostępne zakresy regulacji prądu znamionowego? Prąd znamionowy ustawiany jest w zakresie do 100A, z możliwością precyzyjnego dostrojenia charakterystyki w MicroLogic 5.2E.
• Czy wyłącznik jest kompatybilny z systemami zdalnego monitoringu? Tak, MicroLogic 5.2E posiada interfejsy komunikacyjne (np. Modbus, Profibus) umożliwiające integrację z systemami SCADA i nadzoru stanu instalacji.
