Wyłącznik ComPacT NSX, 250HB1, Mic6.2E 250A 4P, 75kA | C25V46E250 Schneider Electric

Opis i Kluczowe Cechy

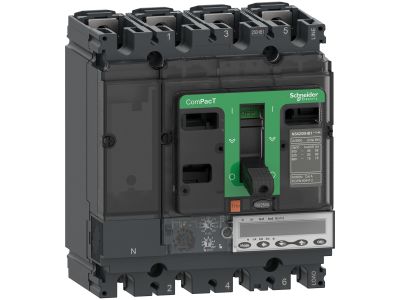

Wyłącznik powietrzny ComPacT NSX 250HB1 z wyzwalaczem Mic6.2E o prądzie znamionowym 250A to wysokiej klasy aparat elektryczny przeznaczony do ochrony obwodów przed skutkami zwarć i przeciążeń. Zaprojektowany do współpracy z rozdzielnicami niskiego napięcia, charakteryzuje się 4-biegunową konstrukcją i zdolnością zwarciową 75kA. Idealne rozwiązanie do instalacji przemysłowych, budynków użyteczności publicznej i obiektów wymagających wysokiej niezawodności.

• Prąd znamionowy 250A: zapewnia ochronę obwodów o średnim i dużym obciążeniu, dostosowany do wymagań przemysłowych.
• 4-biegunowa konstrukcja: umożliwia pełną ochronę zarówno obwodów fazowych, jak i neutralnego w instalacjach trójfazowych.
• Zdolność zwarciowa 75kA: gwarantuje skuteczną ochronę w przypadku zwarć, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Wyzwalacz Mic6.2E: precyzyjne działanie w przypadku przeciążeń i zwarć, zapewniające szybkie odłączenie chronionego obwodu.
• Wyłącznik powietrzny (ACB): odporność na wysokie prądy zwarciowe, długotrwała trwałość i stabilność parametrów eksploatacyjnych w trudnych warunkach środowiskowych.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania normy PN-EN 60947-2 dotyczącej wyłączników automatycznych oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla aparatury łączeniowej w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik ComPacT NSX 250HB1 Mic6.2E 250A 4P 75kA znajduje zastosowanie w instalacjach wymagających wysokiej niezawodności i ochrony przed zwarciami.

• Ochrona głównych obwodów zasilających w budynkach przemysłowych i handlowych.
• Stosowanie w rozdzielnicach SN/nn jako aparat głównego zasilania.
• Instalacje wymagające 4-biegunowej ochrony (np. zasilanie budynków zasilanych trójfazowo z neutralnym).
• Obiekty o podwyższonym ryzyku zwarć (hale produkcyjne, centra danych, szpitale).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy zamontować w dedykowanej obudowie rozdzielnicy, zapewniając odpowiednią przestrzeń do odprowadzania ciepła. Przewody przyłączeniowe należy dobrać zgodnie z prądem znamionowym wyłącznika, stosując odpowiednie momenty dokręcania (zgodnie z dokumentacją producenta). Po zainstalowaniu należy przeprowadzić testy działania wyzwalacza i sprawdzić poprawność współpracy z innymi elementami układu zabezpieczeń.

FAQ

• Czy wyłącznik ComPacT NSX 250HB1 jest kompatybilny z innymi aparatami z serii ComPacT? Tak, wyłącznik ten został zaprojektowany w ramach rodziny urządzeń ComPacT, co umożliwia jego łatwą integrację z innymi aparatami tej serii w rozdzielnicach.
• Jakie są zalecane warunki środowiskowe pracy wyłącznika? Wyłącznik przeznaczony jest do pracy w suchych, dobrze wentylowanych pomieszczeniach, w zakresie temperatur od -25°C do +70°C. Unikać miejsc narażonych na bezpośrednie działanie wody lub wysokiej wilgotności.
• Czy wyłącznik wymaga okresowej konserwacji? Tak, zaleca się okresowe sprawdzanie stanu styków, mechanizmu wyzwalacza i czystości powierzchni styku. Częstotliwość konserwacji powinna być określona w dokumentacji technicznej obiektu lub zgodnie z zaleceniami producenta.
