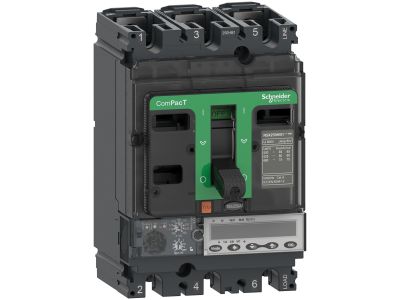

Wyłącznik ComPacT NSX, 250HB1, Mic6.2E 250A, 3P, 75kA | C25V36E250 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX Mic6.2E 250A 3-biegunowy o prądzie znamionowym ciągłym 250A to zaawansowane rozwiązanie zabezpieczające dla instalacji przemysłowych, rozdzielnic i układów elektrycznych o wysokim zapotrzebowaniu na prąd. Zapewnia ochronę przed zwarciami do 75kA, co czyni go niezawodnym komponentem w systemach wymagających wysokiej wytrzymałości zwarciowej. Trzy bieguny (3P) pozwalają na pełną kontrolę nad obwodem 3-fazowym.

• Prąd znamionowy ciągły 250A: Możliwość ciągłego obciążenia prądem do 250A, co pozwala na zasilanie dużych odbiorników przemysłowych.
• Trzy bieguny (3P): Pełna ochrona i sterowanie obwodami trójfazowymi – niezbędne w instalacjach przemysłowych.
• Wytrzymałość zwarciowa 75kA: Wysoka odporność na zwarcia zapewnia ciągłość zasilania i minimalizuje ryzyko uszkodzeń w instalacji.
• Mic6.2E – elektroniczna nastawa: Precyzyjna regulacja charakterystyk wyłączania (np. przy rozruchu silników) poprzez elektroniczny układ Micrologic.
• 250HB1 – typ obudowy: Kompaktowa konstrukcja HB1 zapewnia oszczędność miejsca w rozdzielnicy przy zachowaniu wysokich parametrów.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania normy PN-EN 60947-2 dotyczącej łączników i zabezpieczeń niskiego napięcia oraz posiada certyfikację CE. Jest zgodny z międzynarodowymi standardami bezpieczeństwa dla urządzeń elektrycznych w przemyśle.

Zastosowanie

ComPacT NSX Mic6.2E 250A 3P znajduje szerokie zastosowanie w instalacjach przemysłowych, energetycznych oraz w rozdzielnicach, gdzie wymagana jest wysoka niezawodność zabezpieczeń i elastyczność nastaw.

• Zabezpieczanie głównych obwodów zasilających w zakładach przemysłowych (np. huty, fabryki, elektrownie).
• Ochrona obwodów trójfazowych w rozdzielnicach niskiego napięcia.
• Stosowanie w układach zasilania awaryjnego (np. generatory, UPS-y).
• Zabezpieczanie kabli i linii zasilających o wysokim obciążeniu prądowym.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed instalacją należy upewnić się, że instalacja jest odłączona od zasilania. Wyłącznik powinien być montowany w pozycji pionowej, z zachowaniem odpowiednich odstępów dla chłodzenia. Do podłączania przewodów należy stosować odpowiednie narzędzia i momenty dokręcania zgodne z zaleceniami producenta. Po montażu przeprowadzić testy działania (np. próbę zwarciową) oraz sprawdzić poprawność nastaw elektronicznych układu Micrologic.

FAQ

• Czy wyłącznik posiada funkcję zdalnego sterowania? Tak – w zależności od wyposażenia układu Micrologic, istnieje możliwość zdalnego monitorowania i sterowania (np. poprzez moduły komunikacyjne). Szczegółowe funkcjonalności zależą od konfiguracji Mic6.2E.
• Jaki jest zakres nastaw prądowych w układzie Mic6.2E? Elektroniczny układ Micrologic umożliwia precyzyjną regulację prądu znamionowego w zakresie od kilku amperów do wartości znamionowej wyłącznika (w tym przypadku 250A), z krokiem regulacji dostosowanym do aplikacji.
• Czy wyłącznik może być stosowany w instalacjach zasilanych prądem stałym? Nie – ComPacT NSX jest przeznaczony wyłącznie do instalacji prądu przemiennego (AC).
