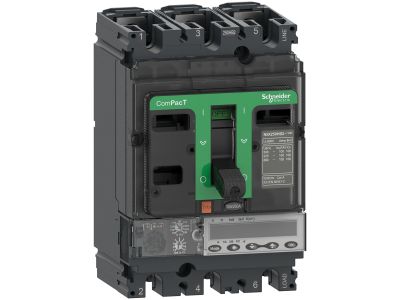

Wyłącznik ComPacT NSX, 250HB1, Mic5.2E 250A, 3P, 75kA | C25V35E250 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 250HB1 z wyzwalaczem Mic5.2E 250A to wysokowydajne urządzenie zabezpieczające obwody niskiego napięcia. Przeznaczony do montażu w rozdzielnicach przemysłowych i komercyjnych, charakteryzuje się trójbiegunową konstrukcją i zdolnością zwarciową 75kA. Wbudowany wyzwalacz Mic5.2E zapewnia precyzyjną ochronę przed zwarciami i przeciążeniami, gwarantując ciągłość zasilania krytycznych obwodów.

• Prąd znamionowy 250A: Zapewnia ochronę obwodów o średnim i wysokim poborze mocy, odpowiedni do zasilania maszyn przemysłowych, agregatów prądotwórczych i dużych instalacji elektrycznych.
• Wyzwalacz Mic5.2E: Wysoka czułość i szybkość działania (10ms) minimalizuje ryzyko uszkodzeń układu zasilania w przypadku zwarcia, chroniąc zarówno urządzenia, jak i personel.
• Trzy bieguny (3P): Kompletne odcięcie zasilania wszystkich faz w razie awarii, eliminuje asymetrię obciążenia i zwiększa bezpieczeństwo instalacji.
• Zdolność zwarciowa 75kA: Odporność na prądy zwarciowe do 75kA – kluczowa w instalacjach zasilanych z sieci o dużej mocy zwarciowej (np. przemysł ciężki, budownictwo).
• Wytrzymała konstrukcja HB1: Przeznaczona do intensywnej eksploatacji w trudnych warunkach środowiskowych, odporna na wstrząsy mechaniczne i wibracje.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania normy PN-EN 60947-2 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznakowanie CE i jest certyfikowany do stosowania w instalacjach zgodnych z IEC 60364.

Zastosowanie

Wyłącznik ComPacT NSX 250HB1 przeznaczony jest do ochrony i sterowania obwodami niskiego napięcia w instalacjach przemysłowych, budynkach komercyjnych oraz infrastrukturze krytycznej.

• Ochrona głównych obwodów zasilających w zakładach produkcyjnych i halach przemysłowych.
• Zabezpieczenie agregatów prądotwórczych i systemów UPS w centrach danych.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej (szpitale, centra handlowe, biurowce).
• Montaż w szafach sterowniczych maszyn i linii produkcyjnych wymagających wysokiej niezawodności zasilania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w odpowiednio przygotowanym miejscu instalacji (np. rozdzielnicy). Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się braku napięcia na zaciskach. Wyłącznik mocować do szyny TH35 zgodnie z normą DIN EN 60715, zachowując odpowiednie odstępy separacyjne między aparatami. Po montażu przeprowadzić testy działania wyzwalacza Mic5.2E przy użyciu dedykowanego testera – weryfikacja parametrów zwarciowych i czasów reakcji. Regularne przeglądy techniczne zalecane co 12 miesięcy.

FAQ

• Jaki jest zakres regulacji prądu znamionowego wyzwalacza Mic5.2E? Wyzwalacz Mic5.2E jest fabrycznie ustawiony na prąd znamionowy 250A. Dokładny zakres regulacji nie został podany w danych – sprawdź dokumentację techniczną producenta.
• Czy wyłącznik można stosować w instalacjach zasilanych napięciem stałym? Nie – urządzenie przeznaczone jest wyłącznie do obwodów prądu przemiennego (AC).
• Jakie są zalecane momenty dokręcania przewodów przyłączeniowych? Dokładne wartości momentu dokręcania nie zostały podane w danych. Zaleca się stosowanie się do zaleceń producenta (patrz dokumentacja techniczna) i użycie klucza dynamometrycznego.
