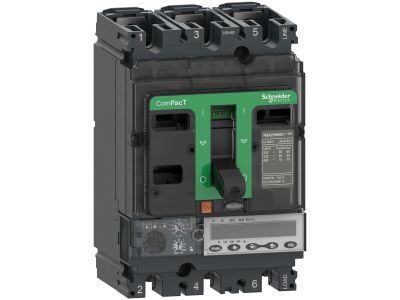

Wyłącznik ComPacT NSX, 250HB1, 75kA/690VAC, 3 biegunowy, MicroLogic 6.2E 100A | C10V36E100 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik ComPacT NSX 250HB1 w wersji 3-biegunowej, wyposażony w moduł zasilania MicroLogic 6.2E, zapewnia precyzyjną ochronę instalacji elektrycznych przed zwarciami i przeciążeniami. Charakteryzuje się zdolnością wyłączania zwarciowego 75 kA przy napięciu 690VAC, co czyni go odpowiednim do zastosowań w przemysłowych układach zasilania o wysokiej mocy. Prąd znamionowy 100A gwarantuje stabilną pracę w wymagających warunkach.

• Zdolność wyłączania zwarciowego 75 kA/690VAC: Zapewnia niezawodną ochronę przed zwarciami, minimalizując ryzyko uszkodzenia instalacji i urządzeń.
• Moduł zasilania MicroLogic 6.2E: Umożliwia elastyczne konfigurowanie zabezpieczeń (prądowe, zwarciowe, termiczne) oraz monitorowanie parametrów pracy, co zwiększa efektywność zarządzania energią.
• Prąd znamionowy 100A: Odpowiedni do ochrony linii zasilających średniej mocy, stosowany w rozdzielnicach przemysłowych i budynkach użyteczności publicznej.
• 3-biegunowa konstrukcja: Zapewnia kompleksową ochronę obwodów trójfazowych, eliminując ryzyko niesymetrycznych obciążeń.
• Szerokie zastosowanie 690VAC: Przystosowany do pracy w instalacjach o podwyższonym napięciu, typowych dla przemysłu ciężkiego i energetyki.

Zgodność z Normami

Wyłącznik ComPacT NSX spełnia wymagania normy IEC 60947-2 oraz posiada certyfikację CE, co potwierdza zgodność z europejskimi standardami bezpieczeństwa i jakości. Przeznaczony do stosowania w instalacjach zgodnych z normami przemysłowymi.

Zastosowanie

Wyłącznik ComPacT NSX 250HB1 znajduje zastosowanie w rozbudowanych systemach zasilania, gdzie wymagana jest wysoka niezawodność i precyzja ochrony.

• Ochrona głównych rozdzielnic w zakładach przemysłowych i elektrowniach.
• Zabezpieczenie obwodów zasilających maszyny o wysokim poborze mocy.
• Stosowanie w budynkach użyteczności publicznej, takich jak szpitale, centra handlowe czy hotele.
• Instalacje energetyczne wymagające współpracy z systemami monitoringu i zdalnego sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie instalacji elektrycznych o napięciu powyżej 1 kV. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o braku potencjału na obwodzie. Wyłącznik należy montować zgodnie z dokumentacją techniczną, zwracając uwagę na odpowiednie dobranie momentu dokręcania połączeń śrubowych (zgodnie z zaleceniami producenta). Po montażu przeprowadzić testy działania oraz pomiary rezystancji izolacji.

FAQ

• Czy wyłącznik ComPacT NSX można stosować w instalacjach 400VAC? Tak, urządzenie jest przystosowane do pracy w zakresie napięć 220-690VAC, co obejmuje typowe instalacje 400VAC.
• Jakie są możliwości konfiguracji modułu MicroLogic 6.2E? Moduł umożliwia programowanie zabezpieczeń termicznych, zwarciowych i prądowych, a także rejestrowanie zdarzeń awaryjnych. Szczegółowa konfiguracja dostępna jest w dokumentacji technicznej.
• Jaki jest zalecany moment dokręcania połączeń śrubowych? Dokładne wartości momentu dokręcania znajdują się w instrukcji montażu dołączonej do wyłącznika. Niedokładne połączenia mogą prowadzić do przegrzewania się styków i awarii.
